宾馆空调通风设计CAD图纸(二类高层建筑)

  • 附件设计说明:有
  • 建筑类别:宾馆,娱乐
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 参考图纸:32张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 采暖系统:散热器供暖
  • 项目所在地:内蒙古

附件详情

项目概要:本项目位于鄂尔多斯。该项目占地面积约为11000平方米,该项目建筑高度为 30.90米、二类高层建筑。建筑防水等级地下为二级,屋面为筋混凝土框架剪力墙结构,裙房为框架结构。建筑抗震设防烈度为 7度。
1、 该项目空调系统的冷源由位于地下室的制冷机组提供,冷冻水供回水温度为 7/12°C;。为整栋大楼夏季提供热源由板换机组提供,机组参数及设计的具体内容详见换热站部分
2、 夏季总冷负荷为 1080.0kW,冷负荷指标为 98.1W/m,系统最大阻力为 251.6kPa;冬季总热负荷为 1180.0kW,热负荷指标为 108.0W/m,系统的最大阻力为 227.1kPa;
3、 空调系统形式:普通办公室、会议室、小餐厅、商店、KTV等采用风机盘管+新风的空调系统;


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

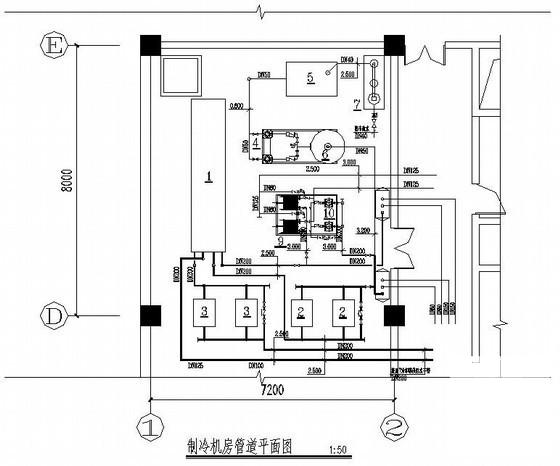

  • 宾馆空调通风设计CAD图纸(二类高层建筑) - 1
    第 1 张图

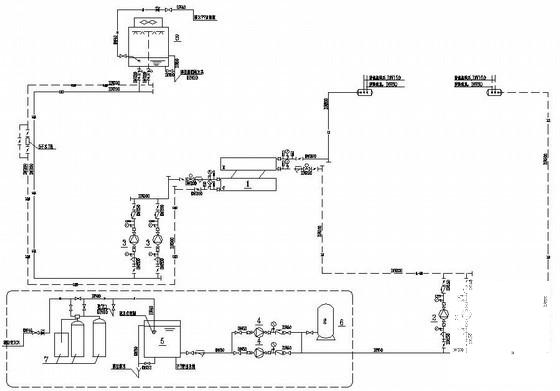

  • 宾馆空调通风设计CAD图纸(二类高层建筑) - 2
    第 2 张图

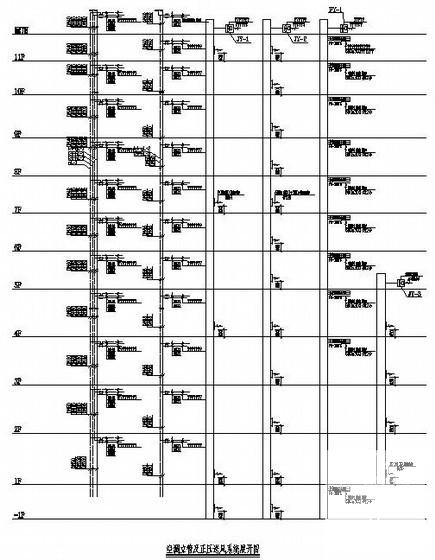

  • 宾馆空调通风设计CAD图纸(二类高层建筑) - 3
    第 3 张图

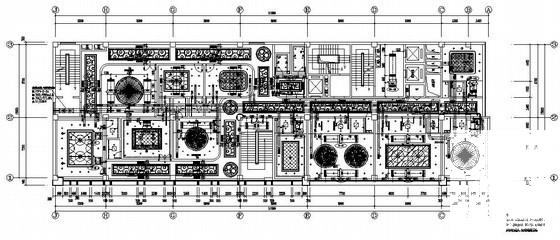

  • 宾馆空调通风设计CAD图纸(二类高层建筑) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
