办公楼电气CAD施工图纸17张
- 建筑类别：办公
- 建筑设计结构形式：钢筋混凝土结构
- 图纸设计深度：施工图
- 参考图纸：17张
- 设计年代：近代
- 接地方式：TN-S
- 项目所在地：广东
- 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：综合布线系统,有线电视和卫星接收系统
附件详情
- 1、 电气设计 说明
- 2、电气系统图
- 3、媒体信息发布系统图
- 4、有线电视系统图
- 5、UPS插座平面图
- 6、空调配电平面图
- 7、 照明平面图
- 8、电气平面图
附件详情
设计范围：主要包括照明配电系统，空调动力配电系统。综合布线系统、有线电视系统。

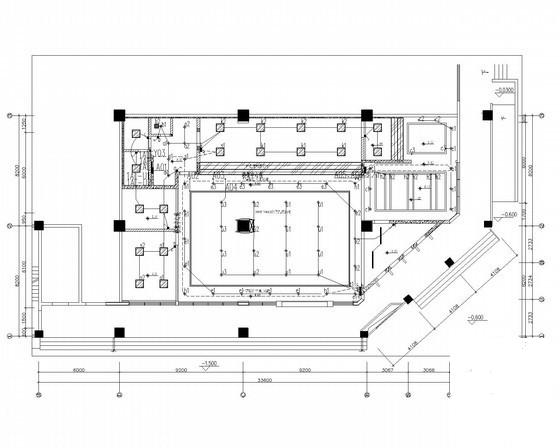

照明平面图

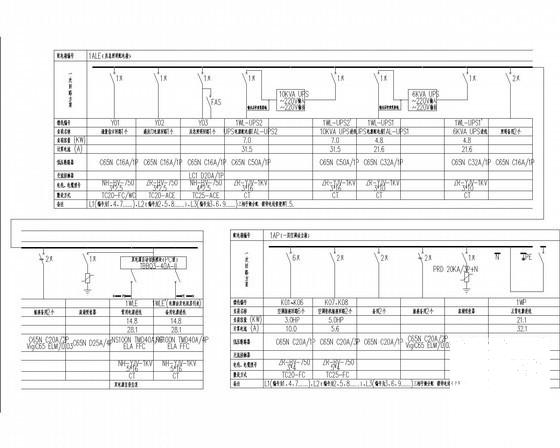

电气系统图

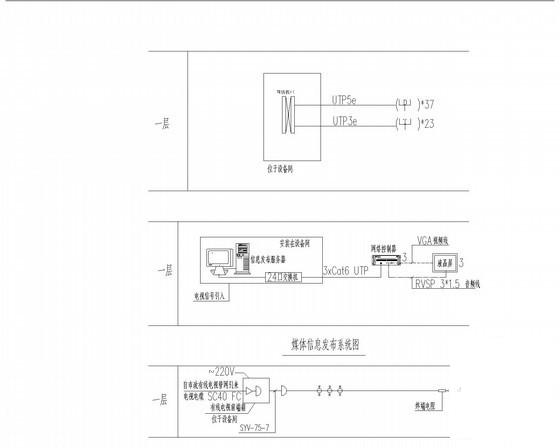

弱电系统图
