6层办公楼电气CAD施工图纸()
- 建筑类别：办公
- 地上层数：6层
- 图纸设计深度：施工图
- 设计：低压配电, 电气照明, 建筑物防雷, 接地安全
- 弱电设计：通信系统, 有线电视和卫星接收系统, 信息网络系统
附件详情
- 1、 说明
- 2、配电室低压配电系统图
- 3、供电系统图
- 4、高压系统图
- 5、电话线路系统图
- 6、水泵房配电箱 供电系统图
- 7、电视线路系统图
- 8、电气平面图
附件详情
该附件是办公楼全套电气施工图纸，总共17张。
办公楼由 10kV架空线供电,在办公楼底层设250kVA干式变压器变电所,采用高压计量.因大楼内有消防泵 (7.5kW 2) 另设计有一路0.4kW低压电源供水泵房备用电源.线路采用主电源自回复.
水泵房电气平面图
配电室低压配电系统图
供电系统图

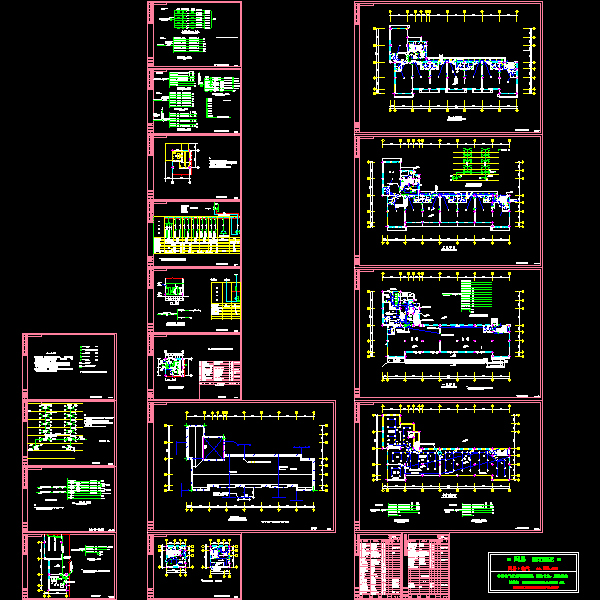

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
