8层通信建筑给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:9810平方米
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:卫生间
  • 项目所在地:浙江

附件详情

  • 资料目录
  • 给排水施工说明
  • 一层喷淋顶面布置图
  • 二层喷淋顶面布置图
  • 三层喷淋顶面布置图
  • 四层喷淋顶面布置图
  • 五层喷淋顶面布置图
  • 六层喷淋顶面布置图
  • 七层喷淋顶面布置图
  • 八层喷淋顶面布置图
  • 一层给排水 平面布置图
  • 二层给排水平面布置图
  • 三层给排水平面布置图
  • 四层给排水平面布置图
  • 五层给排水平面布置图
  • 六层给排水平面布置图
  • 七层给排水平面布置图
  • 八层给排水平面布置图
  • 给排水系统图
  • 给排水大样图

附件详情

项目概要: 该项目位于浙江,该综合楼是一通信公司八层建筑,建筑高度32.4米,为高共层建筑,总的建筑面积为9810平米。
设计范围包括:给水系统、排水系统、 消防系统
:,共计19张图纸

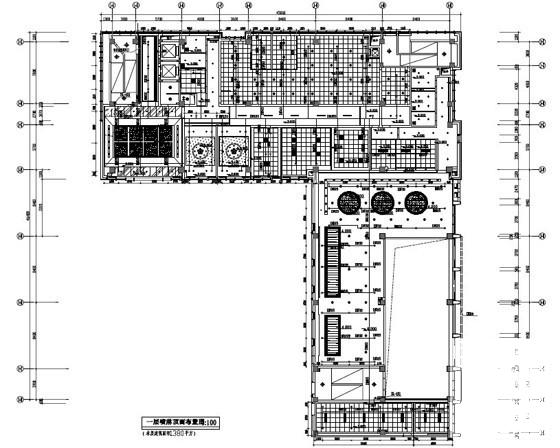

喷淋平面布置图

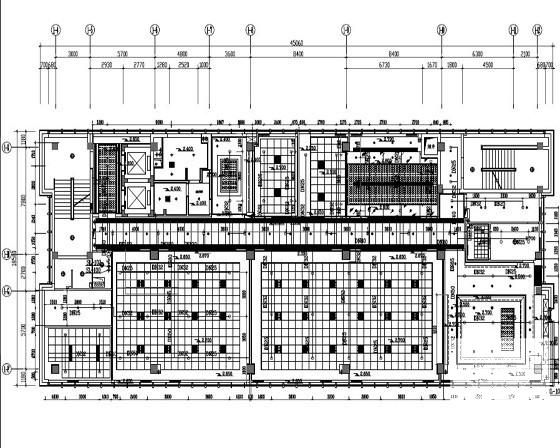

八层给排水平面图

卫生间大样图

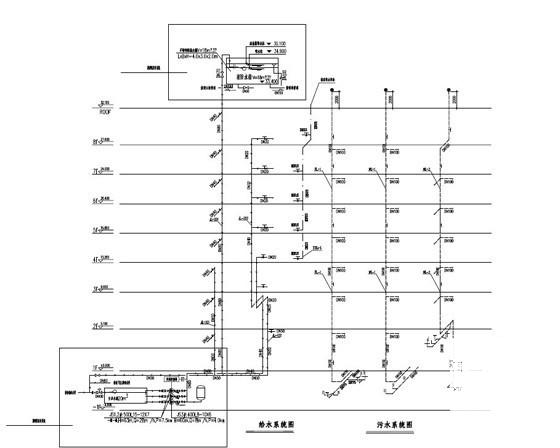

给排水系统图
