高炉煤气差压发电系统电气图纸（审查意见）

资料简介
赚取积分

建筑类别：工业建筑
项目所在地：北京
强电设计：供配电系统 , 低压配电, 继电保护, 电气控制
弱电设计：火灾自动报警系统 , 通信系统

附件详情

1#、2# 高炉配套TRT工程：
1、电气设计说明
2、高压发电系统图
3、低压供电系统图
4、管线表

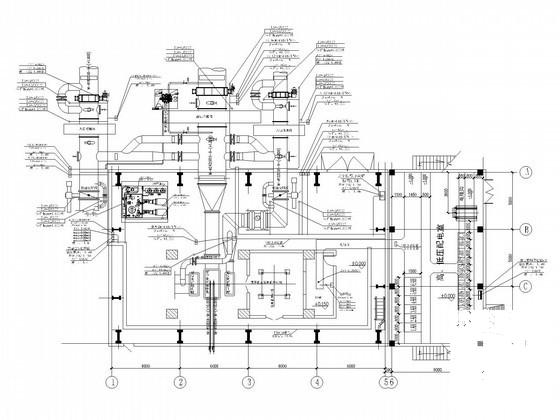

5、平面管线及布置图
6、发电机PT柜(1AH)端子出线图
7、励磁PT柜(2AH)端子出线图
8、发电机并网柜(3AH)端子出线图
9、系统PT柜(4AH)端子出线图
10、发电机保护(1CP)端子出线图
11、发电机测控(1CP)端子出线图
12、自动准同期柜(2CP)端子出线图
13、厂变保护(1CP)端子出线图
14、厂变保护柜(5AH)端子出线图
15、线路并网柜(6AH)端子出线图
16、线路并网(1CP)端子出线图
17、低压屏端子出线图
18、操作箱端子出线图
19、励磁屏端子出线图
20、发电机CT小室布置示意图
1、电气设计说明
2、设备表
3、低压供电系统图
4、双电源互投互为备用原理
5、液压油系统电气原理图
6、润滑油系统电气原理图
7、盘车机构电气原理图
8、液压油站现场操作箱1KX布置图
9、液压油站现场操作箱1KX分屏原理
10、润滑油站现场操作箱2KX布置图
11、润滑油站现场操作箱2KX分屏原理
12、盘车电机现场操作箱3KX分屏原理和布置图
13、PLC I/O 对照表
14、低压屏端子出线图

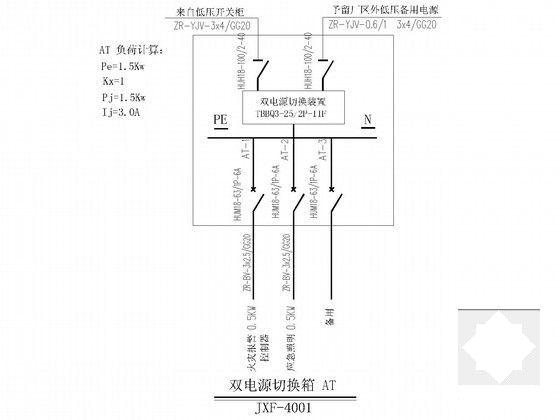

15、双电源切换箱供电系统图
16、火灾报警系统平面布置图
17、网络通信系统平面布置图
18、应急照明平面布置图

附件详情

该附件是高炉煤气差压发电系统电气图纸，总共79张。
本卷图纸为1#、2# 高炉配套TRT工程电气施工图设计。
内容包括:车间电气设备安装和配管配线等。
该资料为1#、2# 高炉配套TRT工程低压系统设计。包括：TRT发电电站用电380/220VAC低压系统部分。
该资料为1#、2# 高炉配套TRT工程火灾报警及网络通信系统。

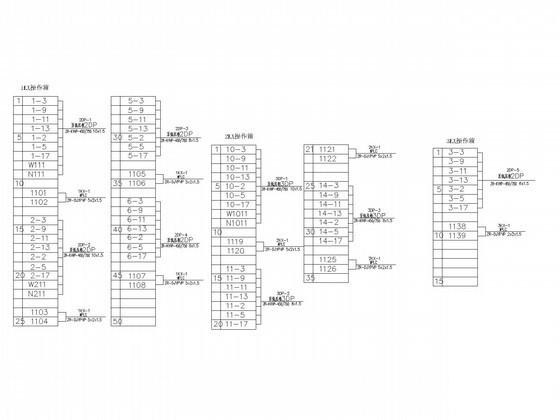

操作箱端子出线图

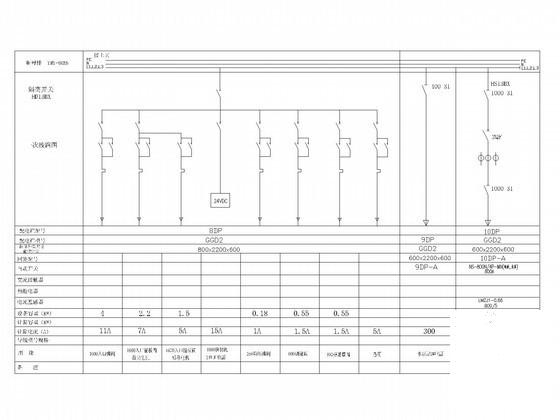

低压供电系统图

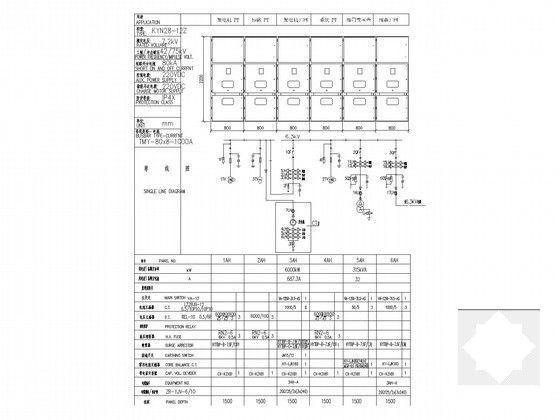

高压发电系统图

火灾报警与网络通信

系统PT柜(4AH)原理图

液压油系统电气原理图

端子出线图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
