5层(局部6层)框架结构餐饮培训楼结构CAD施工图纸(建筑图纸、审查意见)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:41张
  • 设计年代:近代

附件详情

该项目是内蒙古某餐饮学校职工培训楼项目,地上五层(局部六层)全现浇框架结构,结构高度为19.3米,总建筑设计面积:4012平方米,采用条形基础,基础设计等级为丙级,抗震设防烈度为8度。
结构图纸: 结构设计说明 ,基础图,基础详图,梁板柱图,框架柱配筋列表,楼梯图;建筑图纸:建筑设计说明,平立剖面图,墙详图,门窗大样图,楼梯图等共计41张图。一张审查回复图片。
分享投稿时间:近几年9月。

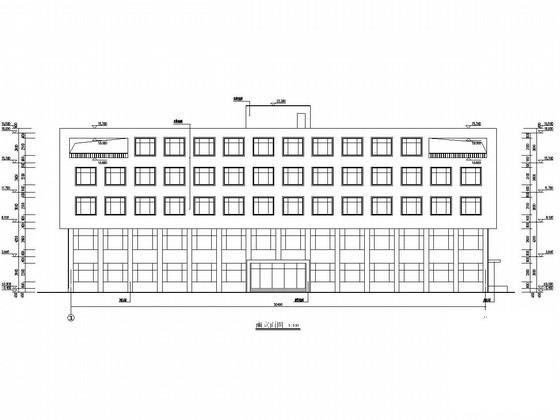

南立面图

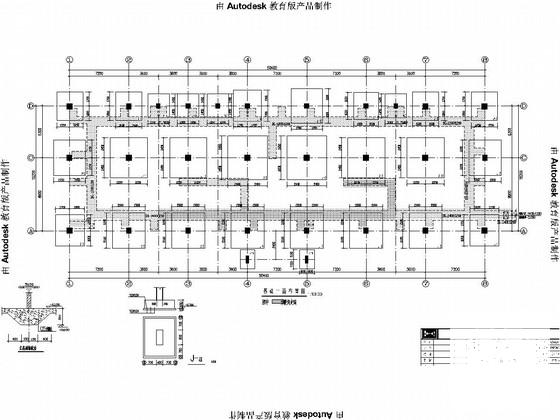

基础 平面布置图

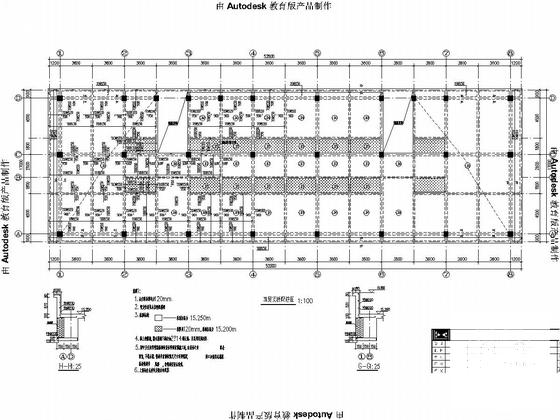

四层顶板配筋图

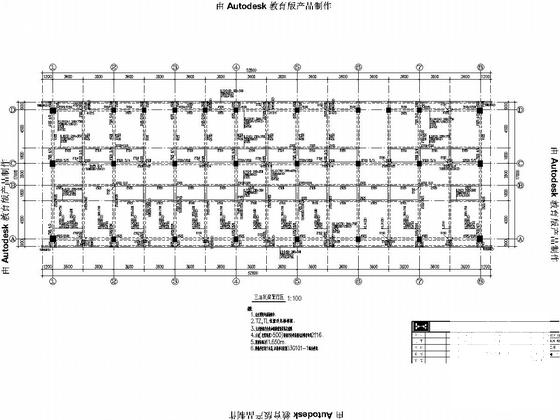

三层顶梁配筋图

基础详图

三层平面图

墙详图

审查图

框架柱定位平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 5层(局部6层)框架结构餐饮培训楼结构CAD施工图纸(建筑图纸、审查意见) - 1
    第 1 张图
  • 5层(局部6层)框架结构餐饮培训楼结构CAD施工图纸(建筑图纸、审查意见) - 2
    第 2 张图
  • 5层(局部6层)框架结构餐饮培训楼结构CAD施工图纸(建筑图纸、审查意见) - 3
    第 3 张图
  • 5层(局部6层)框架结构餐饮培训楼结构CAD施工图纸(建筑图纸、审查意见) - 4
    第 4 张图
  • 5层(局部6层)框架结构餐饮培训楼结构CAD施工图纸(建筑图纸、审查意见) - 5
    第 5 张图
  • 5层(局部6层)框架结构餐饮培训楼结构CAD施工图纸(建筑图纸、审查意见) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
