3层框架结构加固处理图纸

附件详情

某三层框架结构加固处理图
该资料为:某三层框架结构加固处理图
项目概要:该项目为三层框架结构,混凝土强度等级为150号,工作环境条件较差,长期受酸腐蚀,以致于造成梁板大面积混凝土剥落,应进行加固处理。
依据现行规范及该项目的具体情况,主要采取以下加固方法:
1. 加大截面法(同时施加部分预应力)
2. 增加支点法
3. 植筋法
4. 外部粘钢法
该资料包含:
设计说明、原框架部分结构梁定位图、加大截面梁定位图、碳纤维加固梁缺筋量示意图、碳纤维加固楼板示意图共6张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

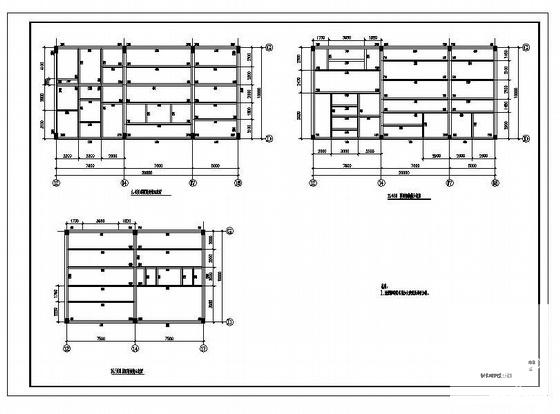

  • 框架结构加固图纸 - 1
    框架结构加固图纸 - 1

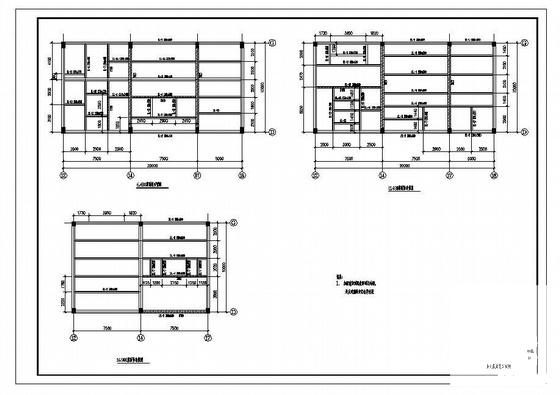

  • 框架结构加固图纸 - 2
    框架结构加固图纸 - 2

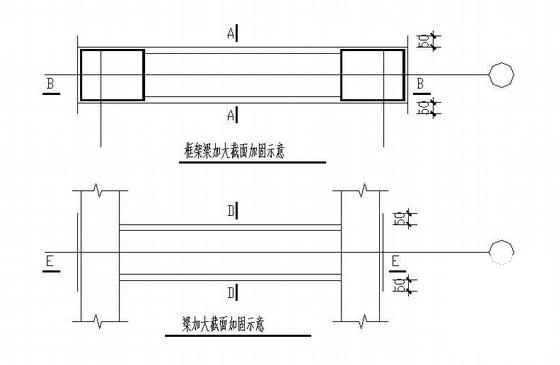

  • 框架结构加固图纸 - 3
    框架结构加固图纸 - 3

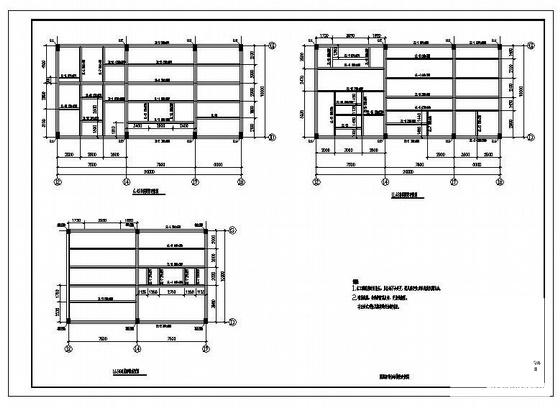

  • 框架结构加固图纸 - 4
    框架结构加固图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
