10kV电力排管土建施工图纸

附件详情

该项目为10kV电力排管工程。该项目排管位于道路南侧绿化带内，距道路中心线36.5m处，主排管(非过路)采用24、18孔;手孔井设置在道路北侧红线外1m处,工井与手孔井联系排管采用2X3孔;各道路交口均设三通、四通工作井，道路交口处过路排管、沟通排管为3X6、4X6孔,以便电缆在道路交口沟通;每隔150-200m设1处过路排管,过路排管采用2X3孔。

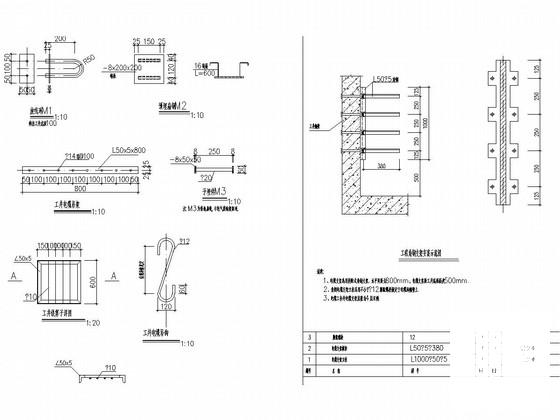

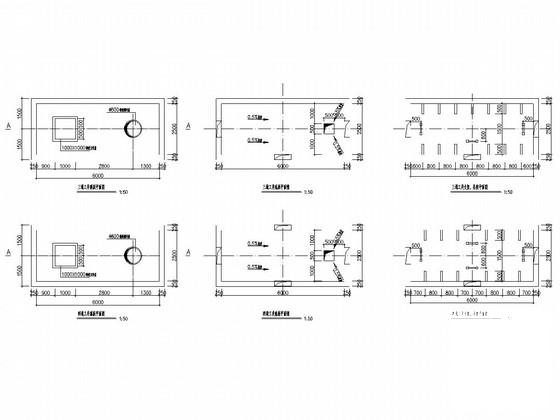

该资料包含：施工设计说明，Ⅰ、Ⅱ型电缆工作井平面、剖面图，工井埋件及支架详图，排管与工井连接做法及予埋件详图，排管断面图，手孔井结构图，排管断面图等共计10张图。
