世博轴旋转楼梯结构图纸及PPT计算书(53页)(平面布置图)

  • 建筑类别:文化
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:张拉弦结构
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 参考图纸:11张
  • 设计年代:近代

附件详情

世博轴旋转楼梯的建筑构想是一个通透性好、与周围环境协调一致的现代化楼梯。该楼梯环绕阳光谷螺旋而上,是-6.0米、-0.5米与4.5米层的重要连接通道。
楼梯水平投影为一椭圆,长轴26.1m,短轴19.4m。中间设约13m长的休息平台。楼梯外侧与楼板之间每隔约5m设钢拉杆。
楼梯从-6.000m标高底板绕阳光谷螺旋式上升至+3.600m(+4.500m)标高楼板。整个楼梯不设柱,除端支座外,楼梯大部分重量由拉杆传至楼板圈梁。
包括图纸:钢结构设计总说明,坡道上、下半圈拉索平面布置图,横隔板及加劲肋 平面布置图 ,下部连接节点,三维图;ppt共计53页。

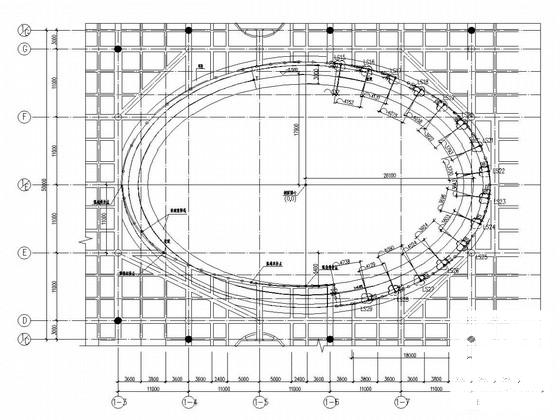

坡道下半圈拉索平面布置图

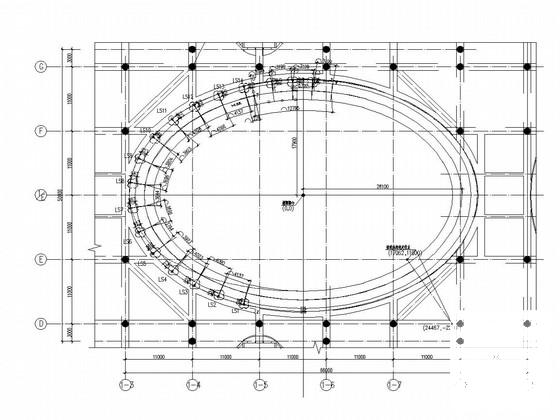

坡道上半圈拉索平面布置图

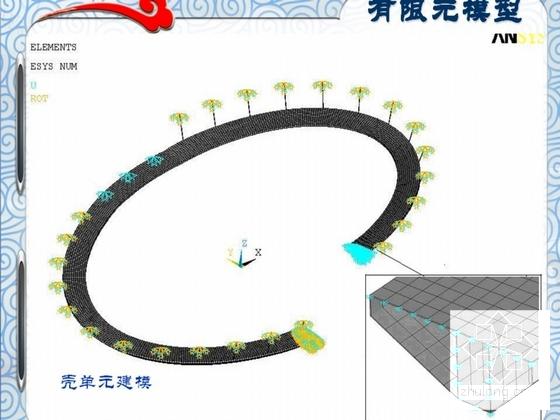

ansys计算

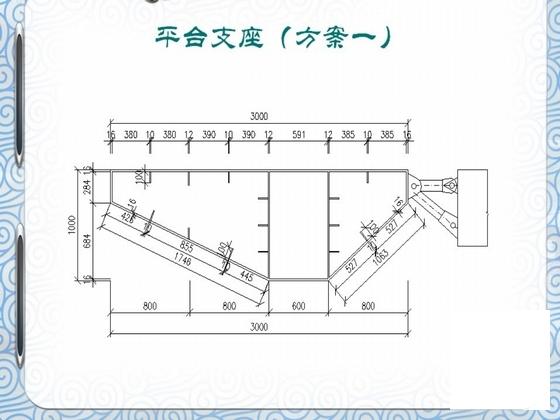

ppt计算内容

坡道上半圈横隔板及加劲肋平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 世博轴旋转楼梯结构图纸及PPT计算书(53页)(平面布置图) - 1
    第 1 张图
  • 世博轴旋转楼梯结构图纸及PPT计算书(53页)(平面布置图) - 2
    第 2 张图
  • 世博轴旋转楼梯结构图纸及PPT计算书(53页)(平面布置图) - 3
    第 3 张图
  • 世博轴旋转楼梯结构图纸及PPT计算书(53页)(平面布置图) - 4
    第 4 张图
  • 世博轴旋转楼梯结构图纸及PPT计算书(53页)(平面布置图) - 5
    第 5 张图
  • 世博轴旋转楼梯结构图纸及PPT计算书(53页)(平面布置图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
