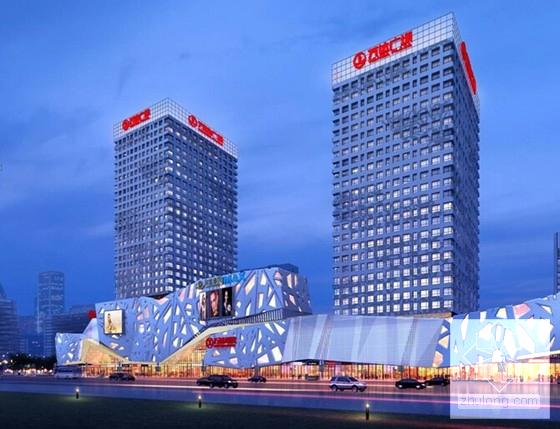

著名地产公司27层框筒结构公寓楼结构图纸（变截面梁）

附件详情

该楼为框架-核心筒结构体系，基础采用CFG复合地基加平板式筏板基础，地上27层，地下2层，底部几层同大商业连在一起，为商业业态，结构上与大商业设逢断开，标准层为公寓楼，在标准层与商业楼层之间有一层2米高的设备层。为了避免在该楼层处出现薄弱层、软弱曾同时出现，把该楼层与主体结构脱开。标准层为了控制梁高，靠近核心筒区域采用变截面梁的形式，梁高仅为500高，在此项目中首次用变截面梁的形式解决了层高的问题，为该公司后期的其他项目开了个好头，可供其他类似的项目借鉴。

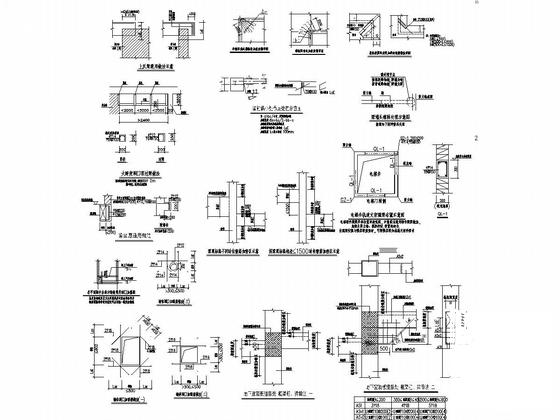

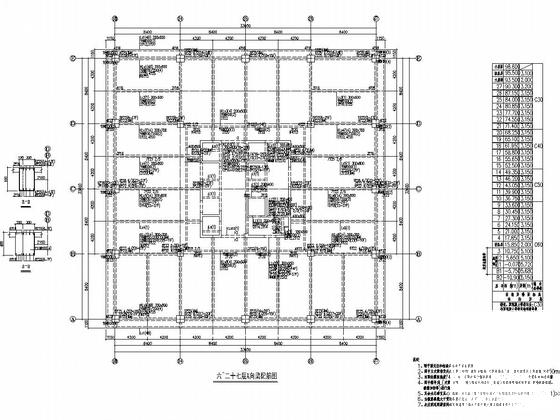

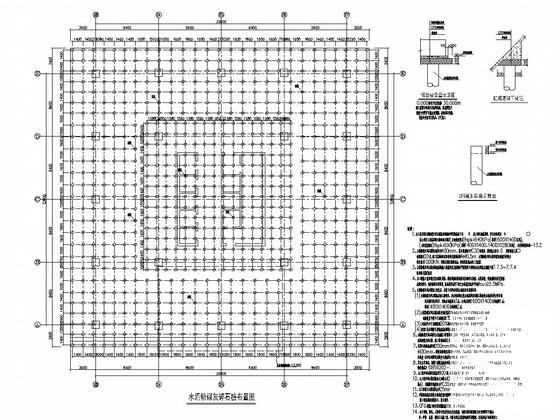

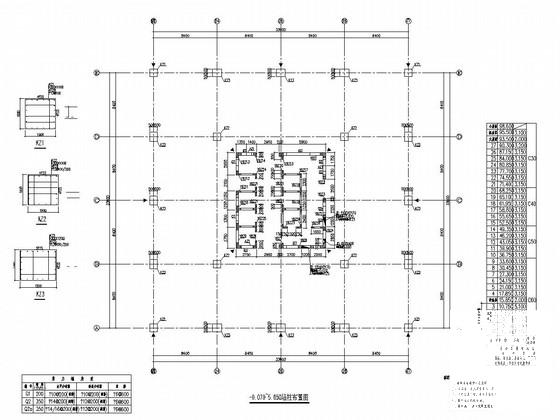

该资料包含： 结构设计说明 ，水泥粉煤灰碎石桩布置图，底板 平面布置图 ，墙柱布置图，结构布置图，板配筋图，梁配筋图，核心筒 楼梯详图 ，楼梯图等共计40张图。
分享投稿时间：近几年4月。
