27层框架核心筒结构公寓结构图纸（CFG复合地基加平板式筏基）
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：27层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架核心筒
- 基础形式 ：筏形基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.55kN/平方米
- 地下室功能：车库,商业
- 参考图纸：40张
- 设计年代：近代
附件详情
本公寓楼均采用框架-核心筒结构，基础采用CFG复合地基加平板式筏板基础；基础设计等级为甲级，抗震设防烈度为7度。
该资料包含：
结构设计说明

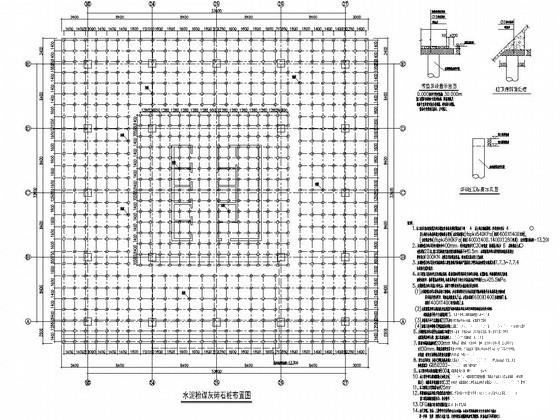

，水泥粉煤灰碎石桩布置图，底板
平面布置图
，墙柱布置图，结构布置图，板配筋图，梁配筋图，核心筒
楼梯详图
，楼梯图等共计40张图。
分享投稿时间：近几年4月。

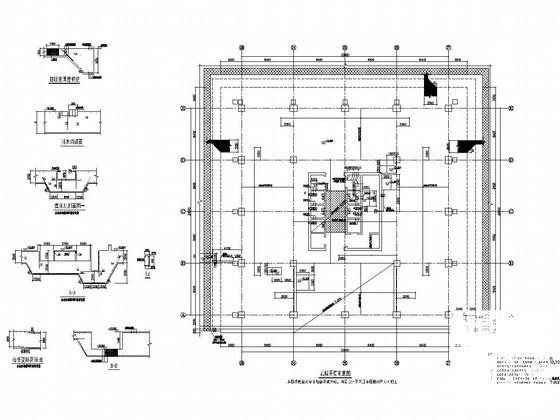

底板平面布置图

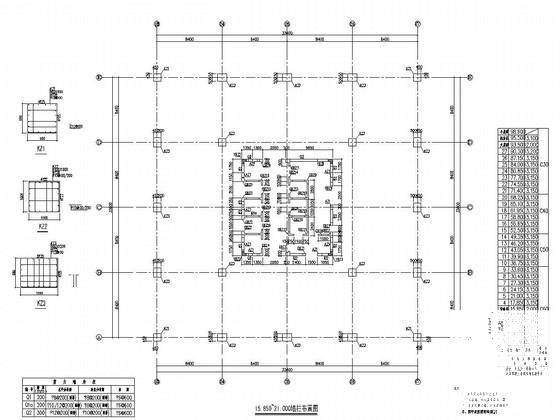

15.850~21.000墙柱布置图

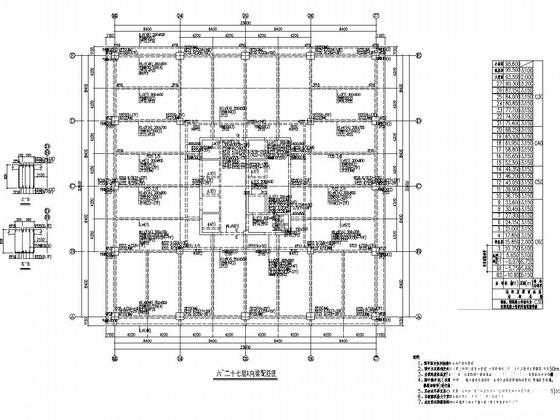

六~二十七层梁配筋图

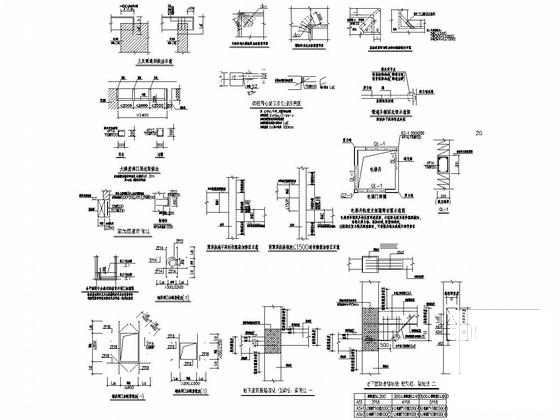

大样图
大屋面结构图
设备层结构布置图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
