15层剪力墙结构住宅楼结构施工图纸（平板式筏基）

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：15层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：独立基础,筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：设备用房
• 参考图纸：28张
• 图纸年代：近代

该项目是剪力墙结构住宅项目，地上15层，地下一层设备用房，一、二层为商业网点，三~十五层为住宅，基础采用平板式筏板基础，抗震设防烈度为7度，地下室顶板作为上部结构的嵌固部位。

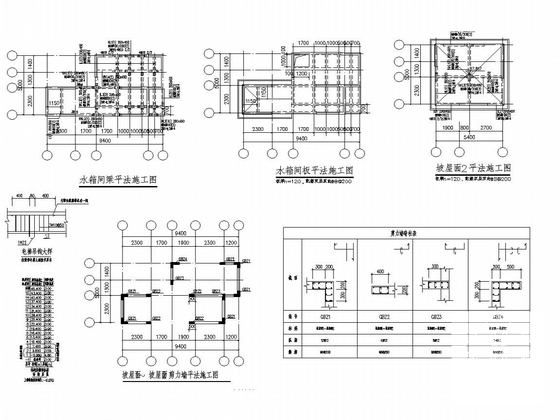

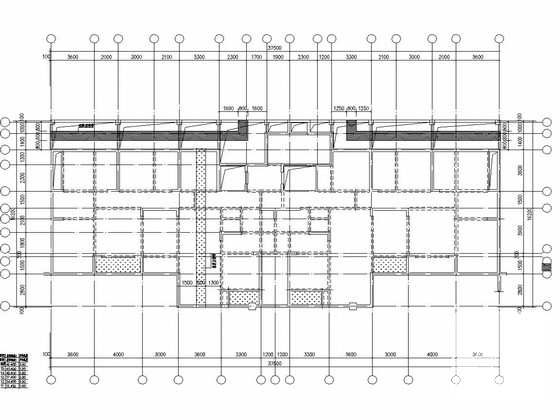

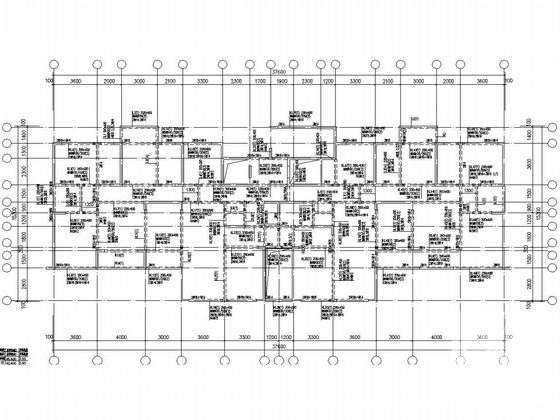

包括：结构设计总说明，基础平法施工图，剪力墙平法施工图，剪力墙墙柱表，梁平法施工图，板平法施工图，闷顶梁平法施工图，闷顶板平法施工图， ，节点详图等共计28张图。
编制于2013年。
