地上2层砌体结构办公楼结构CAD施工图纸(7度抗震)(建筑设计说明)

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:14张

附件详情

该项目为山东某普通的办公楼,长34米,宽8.64米,高7.35米,建筑设计结构形式为砌体结构,基础为条形基础,7度设防。

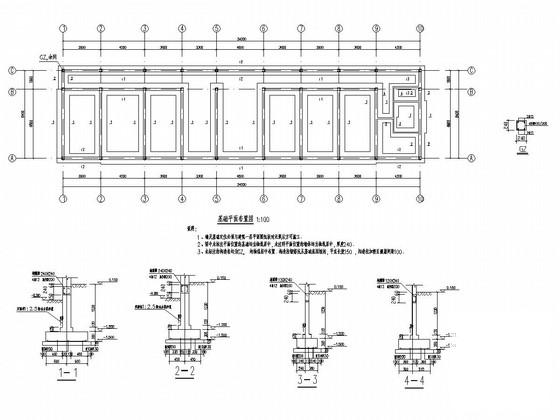

该资料包含: 结构设计说明 、基础 平面布置图 、板配筋图、梁结构平面图、楼梯图、建筑设计说明、平面图、立面图、剖面图等共14张图纸。

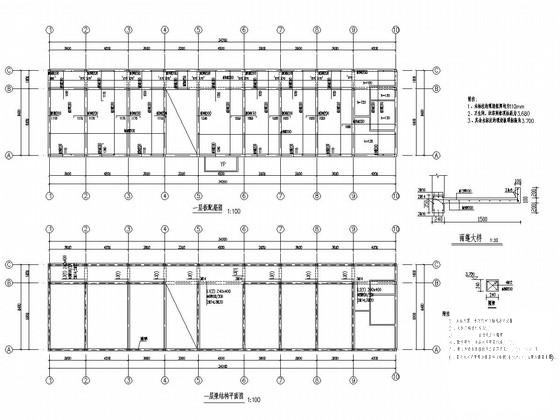

办公楼-一层板配筋图、一层梁结构平面图

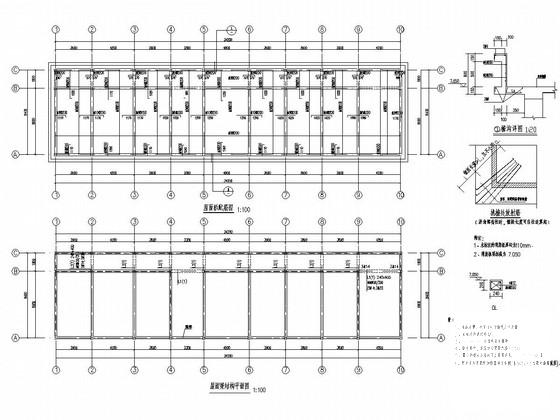

办公楼-屋面板配筋图、屋面梁结构平面图

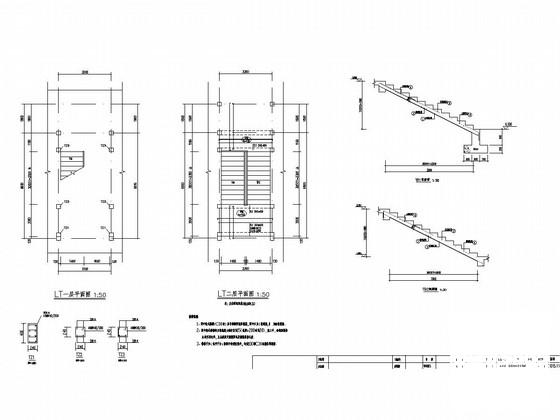

办公楼-楼梯间结构配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地上2层砌体结构办公楼结构CAD施工图纸(7度抗震)(建筑设计说明) - 1
    第 1 张图
  • 地上2层砌体结构办公楼结构CAD施工图纸(7度抗震)(建筑设计说明) - 2
    第 2 张图
  • 地上2层砌体结构办公楼结构CAD施工图纸(7度抗震)(建筑设计说明) - 3
    第 3 张图
  • 地上2层砌体结构办公楼结构CAD施工图纸(7度抗震)(建筑设计说明) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
