立交桥结构加固施工图纸(18张图)

  • 图纸设计深度:施工图
  • 基础形式 :独立基础
  • 参考图纸:18张
  • 设计年代:近代

附件详情

深圳某立交桥结构加固图纸
该资料为:深圳某立交桥结构加固图纸
桥梁面积较大,建筑设计结构形式比较复杂,于93年建成,使用至今,其结构为独柱弯桥、隐含盖梁较多。由于当时对其受力特点认识不清导致发生一些问题,需要进行加固处理。
主要问题:
1.10、13、20号弯桥内侧支座脱空。
10号桥的6、8号墩内侧支座脱空1~2mm;
13号桥的35号墩内侧支座脱空1~2mm;
20号桥的58号墩内侧支座脱空1~2mm;
2.公用墩隐含盖梁裂缝。
立交桥大部分隐含盖梁均有不同程度的裂缝。
该资料包含:
设计说明书、工程数量表、 平面布置图 、盖梁加固构造图、中墩固结构造图、箱梁及牛腿碳素纤维加固图共18张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

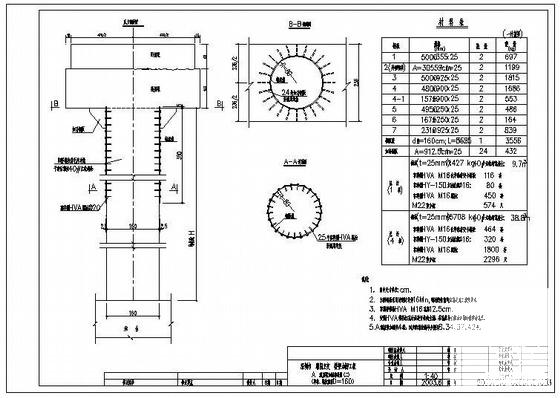

  • 结构加固施工图 - 1
    结构加固施工图 - 1

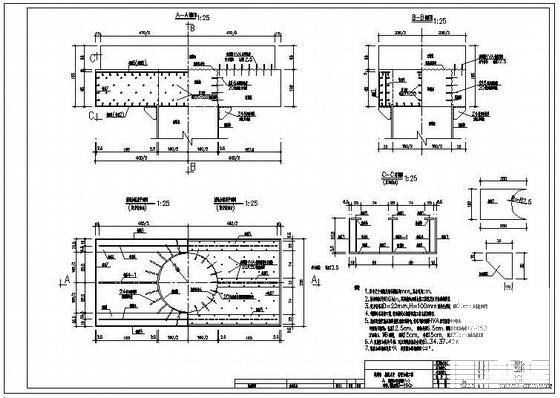

  • 结构加固施工图 - 2
    结构加固施工图 - 2

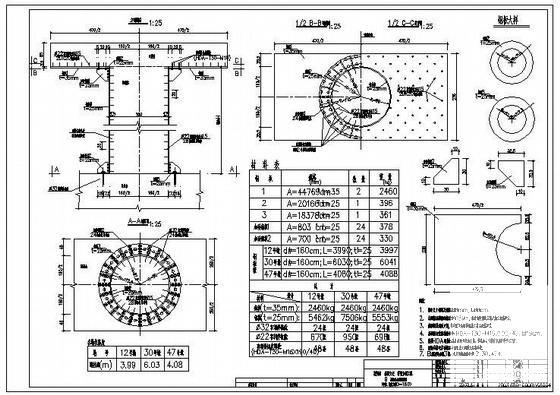

  • 结构加固施工图 - 3
    结构加固施工图 - 3

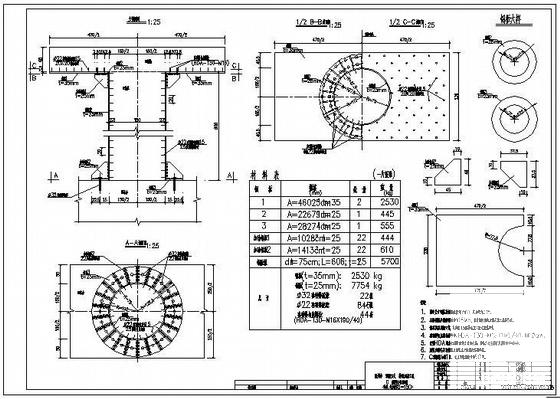

  • 结构加固施工图 - 4
    结构加固施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
