18米高独立双面广告牌结构CAD施工图纸（钢结构桁架）
- 建筑类别：商业
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 结构安全等级：二级
- 参考图纸：5张
附件详情
广告牌正立面图、广告牌侧立面图、广告牌钢支架架立面图、上平台支架平面示图、下平台支架平面示图、支架支撑示意图、锚板预留孔布置图、基础钢筋笼布置图、主立杆工作扶梯结构图、法兰连接箱示意图共5张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

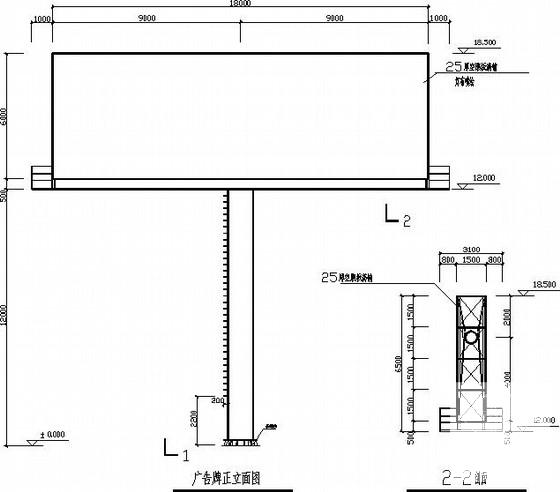

第 1 张图 -

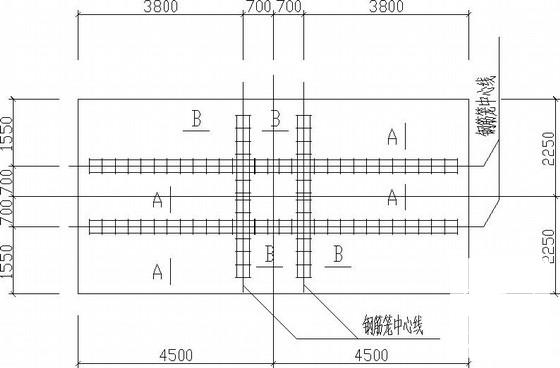

第 2 张图 -

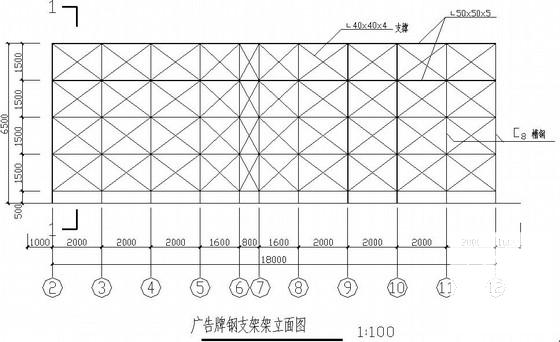

第 3 张图 -

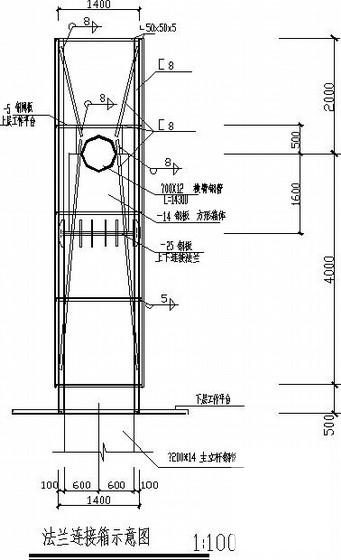

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.19 MB
- 收藏次数：0
-
文件名称：
附件-995878558907580756090.zip
