大型商场中厅钢框架结构CAD施工图纸

  • 建筑类别:商业
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构,桁架
  • 结构安全等级:二级
  • 参考图纸:32张

附件详情

商场中厅钢框架平面图、商场中厅钢框架立面图、商场中厅钢框架轴侧图、商场中厅钢框架柱平面定位图、商场中厅钢框架柱脚大样图、结构平面布置图、节点编号图、杆件截面图、商场中厅屋顶结构平面布置图、商场中厅屋顶结构节点编号图、商场中厅屋顶结构杆件截面图、商场中厅楼板平面布置图、商场中厅钢框架节点大样图、屋顶造型平面图、侧立面图、屋顶造型支座节点大样图、屋面钢梁 平面布置图 、节点大样图、雨篷 钢结构施工图 共32张图纸。


商场中厅钢框架侧立面图

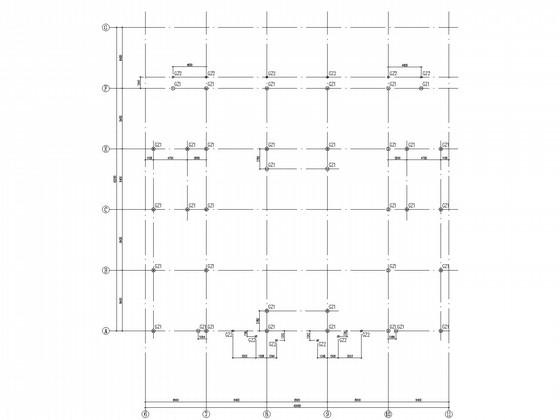

商场中厅钢框架柱平面定位图

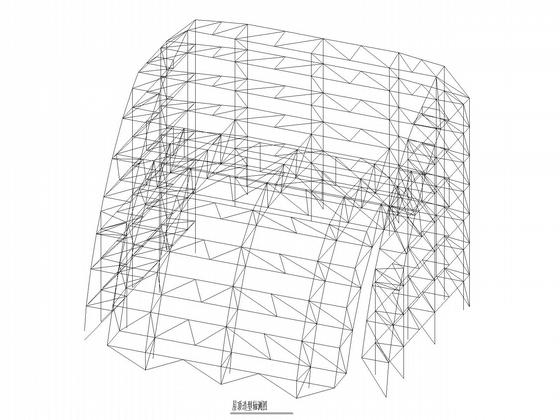

屋顶造型轴测图

商场中厅屋顶结构节点编号图

节点编号图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 大型商场中厅钢框架结构CAD施工图纸 - 1
    第 1 张图
  • 大型商场中厅钢框架结构CAD施工图纸 - 2
    第 2 张图
  • 大型商场中厅钢框架结构CAD施工图纸 - 3
    第 3 张图
  • 大型商场中厅钢框架结构CAD施工图纸 - 4
    第 4 张图
  • 大型商场中厅钢框架结构CAD施工图纸 - 5
    第 5 张图
  • 大型商场中厅钢框架结构CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
