地上2层框架结构大型商场结构施工图纸
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 参考图纸：10张
- 设计年代：近代
附件详情
该附件为上海某大型商场，地上二层，建筑设计结构形式为框架结构，基础为先张法预应力混凝土管桩。

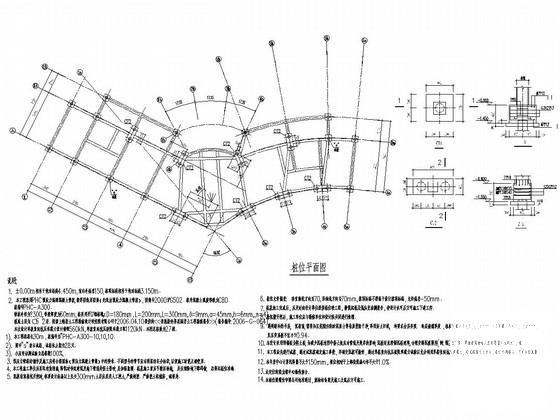

该资料包含：桩位平面图、基础结构平面图、竖向构件定位图、平面结构图、板配筋图、
楼梯详图
等共10张图纸。
基础结构平面图

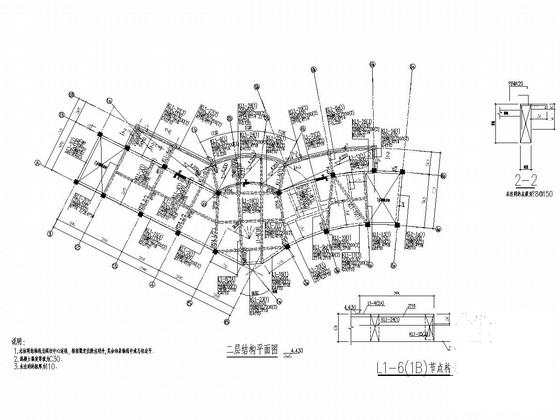

二层结构平面图
二层板配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
框架结构商场施工 - 1 -
框架结构商场施工 - 2 -
框架结构商场施工 - 3 -
框架结构商场施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-03
- 评论次数：0
- 浏览次数：0
- 文件大小：1.46 MB
- 收藏次数：0
-
文件名称：
附件-995888959868790788787.zip
