地上4层地下1层大型商场框架结构CAD施工图纸
-
地上层数：4层
-
地下层数：1层
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
风压：0.35kN/平方米
-
雪压：0.6kN/平方米
-
地下室功能：车库
-
参考图纸：21张
该项目抗震设防类别为丙类,抗震设防烈度为7度,基本地震加速度0.10g,设计地震分组第一组。场地土类型为中软场地土,场地类别为II类。该项目为钢筋混凝土框架结构，抗震等级为三级。
一层结构平面图
一层梁配筋图
楼梯详图
基础顶至地下室顶柱配筋图
基础结构平面图
车道平面图及梁配筋图
结构设计说明
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

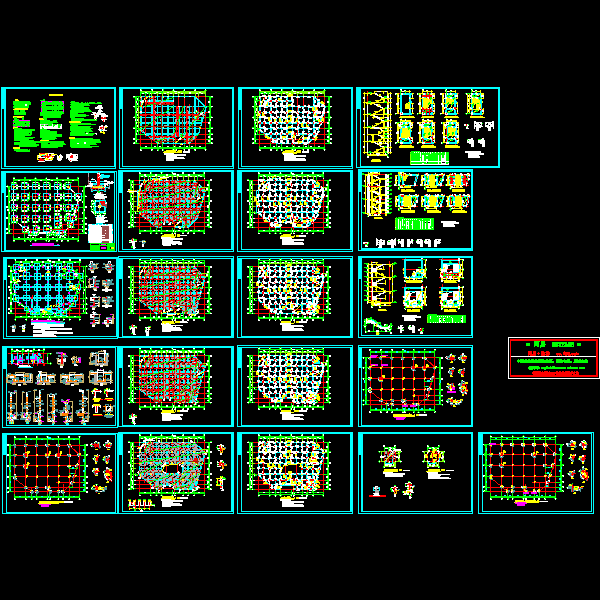

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：1.83 MB
- 收藏次数：0
-
文件名称：
附件-995895979757098850.dwg
