地上4层框架结构食堂结构施工图纸
- 建筑类别：餐饮
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：19张
- 设计年代：近代
附件详情
该附件为北京某学校的食堂，地上四层，结构类型为框架结构，基础为独立基础，7度设防。
该资料包含：
结构设计说明

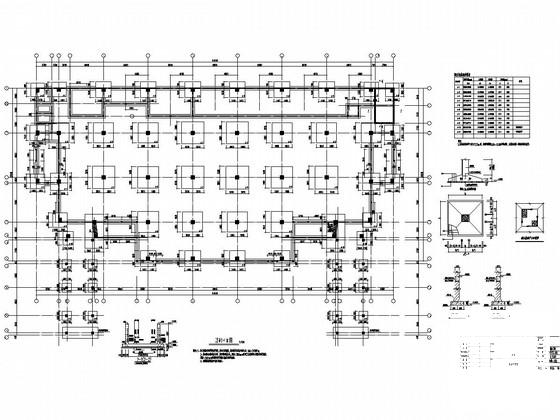

、基础平面布置图、柱平法施工图、结构
平面布置图
、
节点详图
等共19张图纸。

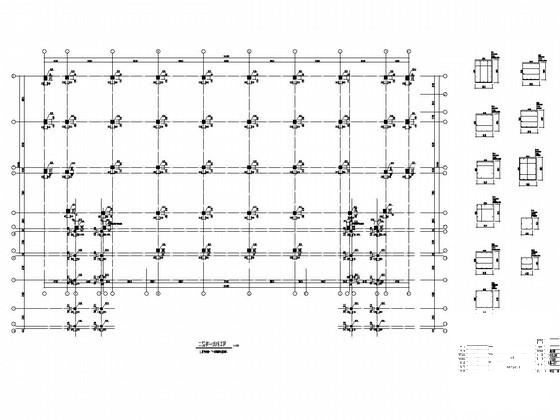

二层柱平法施工图

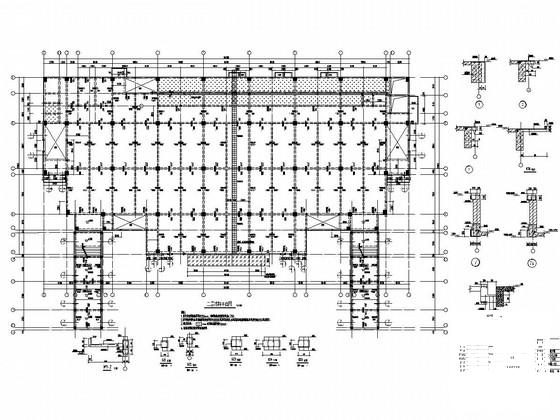

二层结构平面图

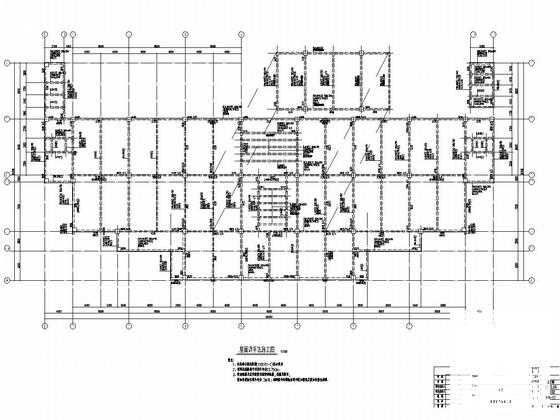

屋面梁平法施工图

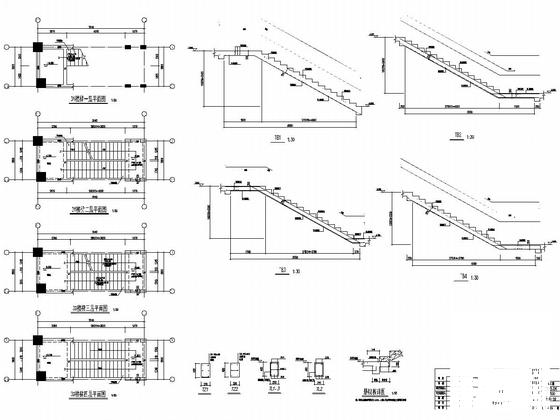

楼梯详图 （二）
三层梁平法施工图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
框架结构食堂 - 1 -
框架结构食堂 - 2 -
框架结构食堂 - 3 -
框架结构食堂 - 4 -
框架结构食堂 - 5 -
框架结构食堂 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-03
- 评论次数：0
- 浏览次数：0
- 文件大小：3.05 MB
- 收藏次数：0
-
文件名称：
附件-995887758067679658588.zip
