启东市市级机关后勤服务中心通风设计图纸(静电式油烟净化器)

一、工程名称:

启东市级机关后勤服务中心

2.总建筑面积:14456平方米其中:地上建筑面积12865平方米地下建筑面积1591平方米

3.建筑层数:地上8层，地下1层。

4.建筑高度:36.300米.

二. 设计范围

燃气由业主委托当地其他单位负责设计。暖通专业负责建筑红线内空调通风、防排烟设计。

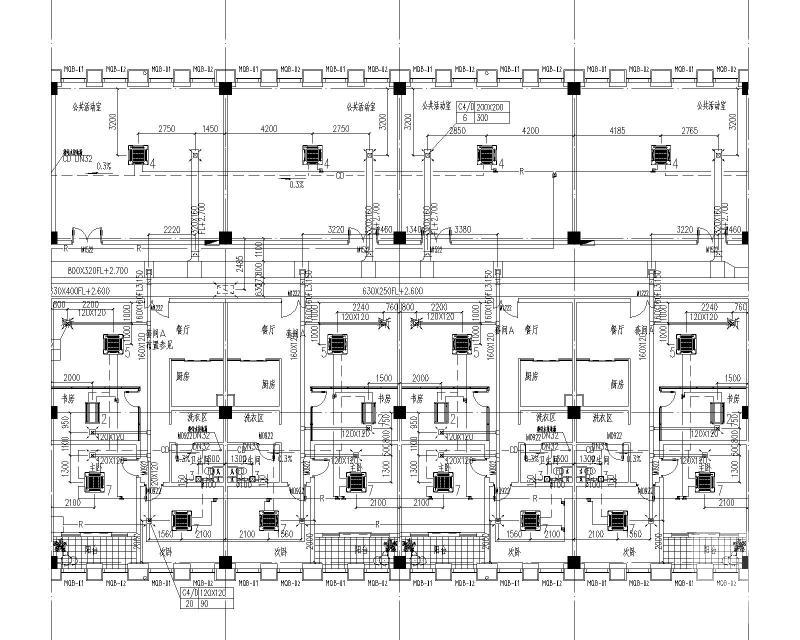

三、通风换气次数

厕 所 10次/小时

水泵房 4次/小时

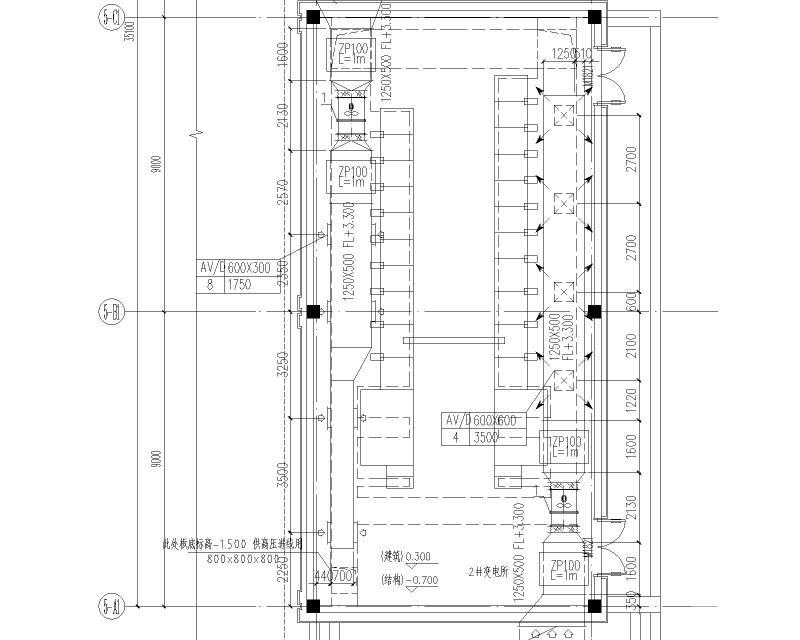

变配电室 由设备发热量确定

电梯机房 10次/小时

厨房热加工间 40次/小时

厨房粗加工间 12次/小时

污水泵房 12次/小时

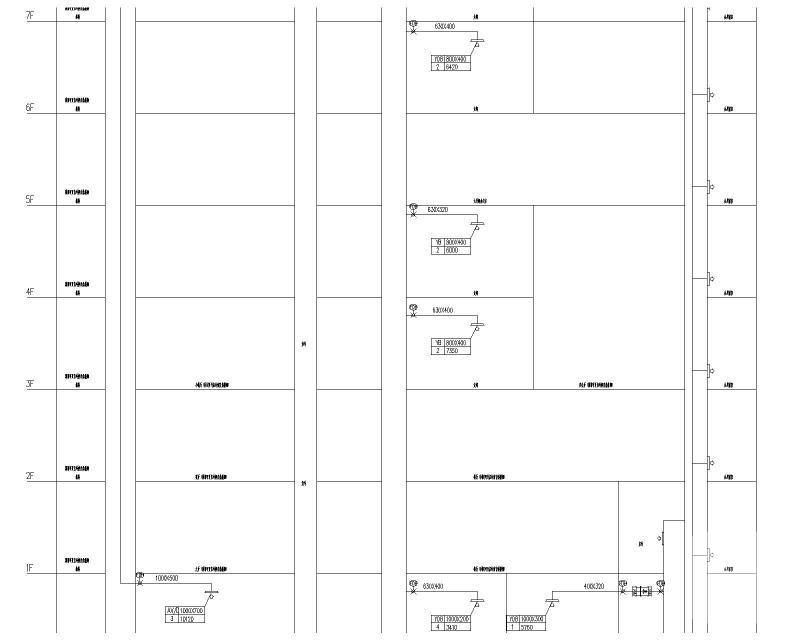

四.防排烟设计参数

4.1防烟

4.1.1自然防烟：防烟楼梯间前室可开启外窗面积不小于2.0m2，合用前室不小于3.0m2；

4.1.2机械防烟：防烟楼梯间采用自然排烟，合用前室不具备自然排烟条件时，设置正压送风系统，送风量为26000m3/h；

4.2排烟

4.2.1自然排烟：需要排烟的房间可开启外窗面积不小于该房间面积的2%；

4.2.2机械排烟：排烟量按每平方米60m3/h计算，负担两个或两个以上防烟分区时，系统排烟量按最大防烟分区面积每平方米120m3/h计算；

五、 冷、热源：

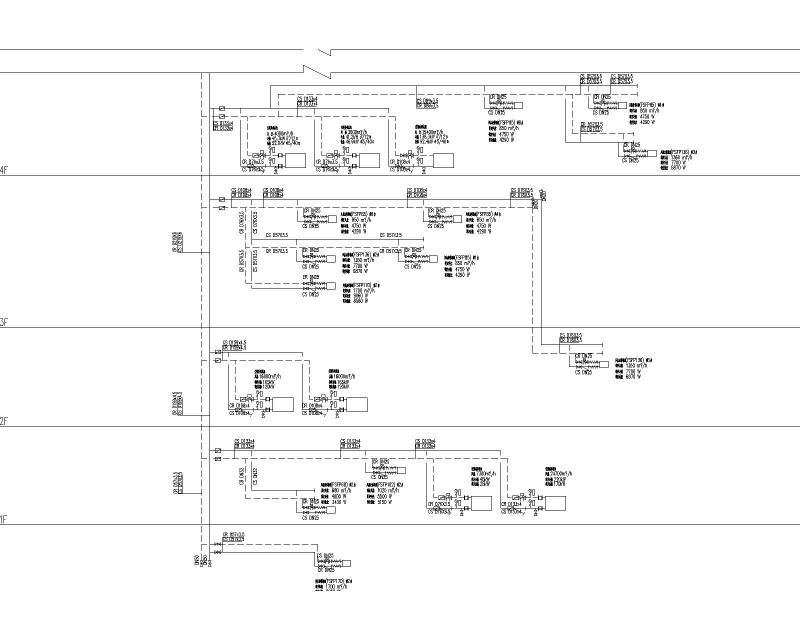

1冷热源选用两台额定制冷量为567kW的螺杆式风冷热泵机组和额定制冷量380匹变制冷剂流量空调机组（VRV）。其中风冷热泵机组服务于地下一层到四层的各类餐厅、包厢和宴会厅等。风冷热泵机组夏季提供7%
