小区14层住宅楼采暖及换热站CAD图纸

附件详情

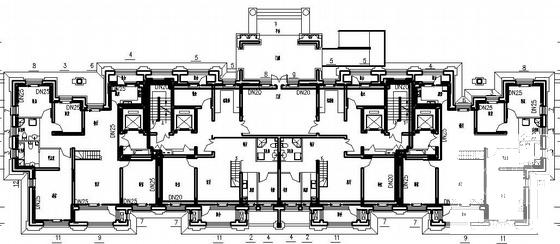

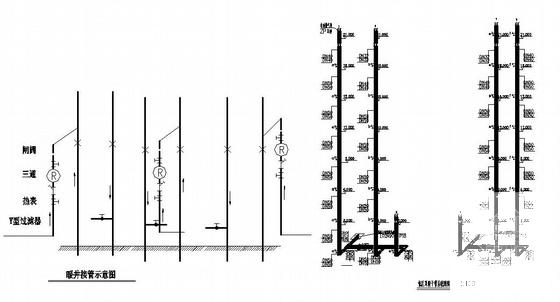

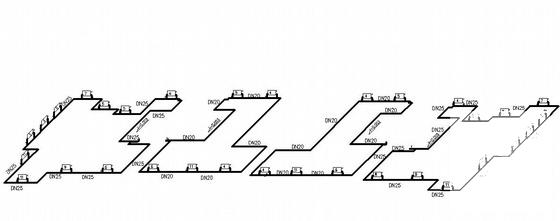

该项目建筑总面积9810.9平方米，建筑物层数14层，高度总体高度52m。采暖系统形式为上下分区单管跨越式系统，采用柱翼780型散热器。

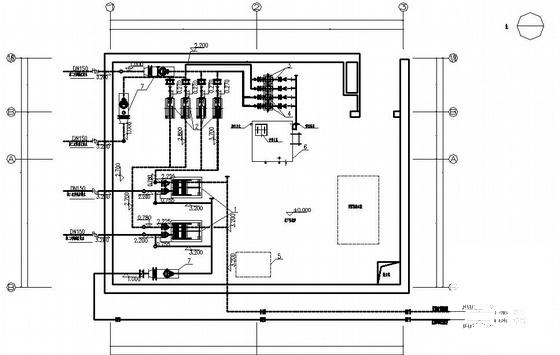

换热站设计 供热负荷1748.71KW,供热面积约4.8万平方米，图中板式换热器供地板采暖高区部分和采暖低区部分，换热站内预留一套换热机组位置。一次网供回水温度为130/70°C，二次网供回水温度为80/55°C。
