高层住宅楼小区采暖通风设计CAD施工图纸(换热站、外网、人防设计)(检查井平面图)

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17~28层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:98张
  • 设计年代:近代,近代
  • 设计内容:通风,采暖,防排烟,冷热源,机房,人防,其它
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射
  • 节点大样:集分水器
  • 项目所在地:黑龙江

附件详情

  • 采暖、通风、防排烟设计说明
  • 采暖通风平面图
  • 采暖干管系统图
  • 加压送风系统展开图
  • 采暖立管系统展开图
  • 管井大样图
  • 地热盘管布置平面图
  • 人防通风设计说明
  • 地下室通风平面图
  • 战时送风系统原理图
  • 排风、烟系统原理图
  • 外网采暖设计说明
  • 室外供热管道平面示意图
  • 外网地沟平面位置图
  • 地沟剖面图
  • 检查井平面图
  • 设备用房采暖设计说明
  • 换热站采暖设计说明
  • 换热站管线布置图
  • 换热站设备布置图
  • 设备用房采暖通风平面图
  • 采暖系统图及主要设备表
  • 分、集水器接管示意图

附件详情

稿件为黑龙江大庆某高层住宅小区采暖通风设计全套施工图纸;小区共5栋高层建筑,地上17~28层,建筑类别主要为住宅以及部分商场。
设计内容:该资料为整个小区的室内采暖、通风、防排烟设计,以及室外供热管网设计、 换热站设计 和地下室人防通风设计。其中该项目采暖供回水由小区换热站提供,连续采暖;楼梯间采暖形式采用散热器采暖,与住宅共用系统。住宅系统为分户地面辐射采暖,分户热计量表箱设在管井内,采暖系统形式为下供下回双立管,供回水温度为60/50°C;采暖系统总干管一部分布置在非人防地下室,一部分在地下地沟内敷设……

,图纸共98张。

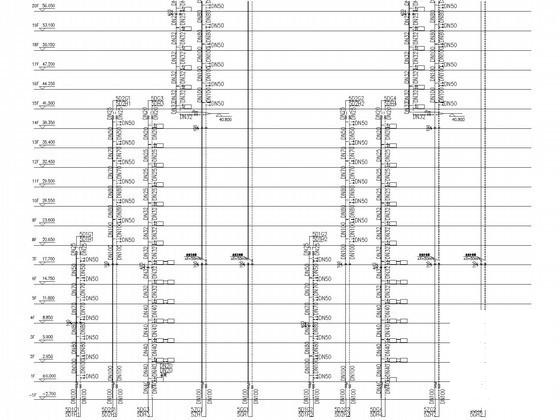

3#楼采暖立管系统展开图

换热站管线布置图

2#楼管井大样图

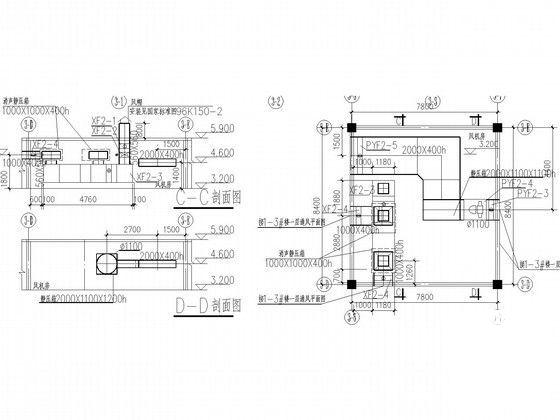

风机房通风详图

采暖热力入口装置简图

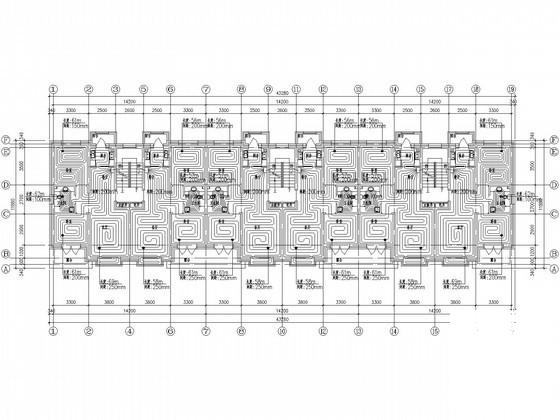

采暖盘管布置大样

战时送风系统原理图

分集水器大样

换热站剖面图

地沟剖面图

节点大样图

地下室采暖干管平面图

1-3#楼采暖平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层住宅楼小区采暖通风设计CAD施工图纸(换热站、外网、人防设计)(检查井平面图) - 1
    第 1 张图
  • 高层住宅楼小区采暖通风设计CAD施工图纸(换热站、外网、人防设计)(检查井平面图) - 2
    第 2 张图
  • 高层住宅楼小区采暖通风设计CAD施工图纸(换热站、外网、人防设计)(检查井平面图) - 3
    第 3 张图
  • 高层住宅楼小区采暖通风设计CAD施工图纸(换热站、外网、人防设计)(检查井平面图) - 4
    第 4 张图
  • 高层住宅楼小区采暖通风设计CAD施工图纸(换热站、外网、人防设计)(检查井平面图) - 5
    第 5 张图
  • 高层住宅楼小区采暖通风设计CAD施工图纸(换热站、外网、人防设计)(检查井平面图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
