环保土建水力澄清池结构施工大样图

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:5张
  • 设计年代:近代

附件详情

非标准图集环保土建水力澄清池的土建设计,工程主体结构采用钢筋混凝土结构。该项目结构为6度抗震结构,地基基础设计等级为丙级,建筑场地类别为Ⅱ类。
该资料包含: 结构设计说明 ,基础图,底板配筋,柱平面图,池平面图,剖面图,喷嘴大样图,喉管大样图集水槽单块堰板展开大样图等共计5张图。

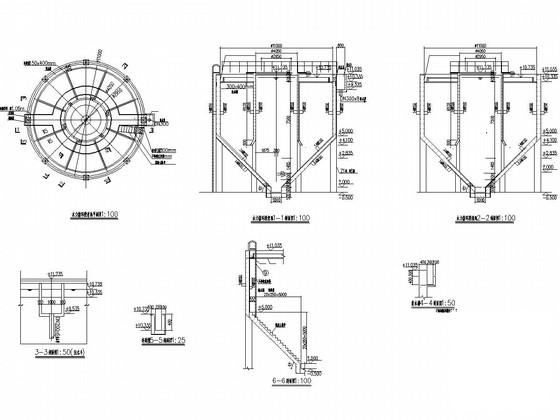

水力循环澄清池平面图

水力循环澄清池剖面图

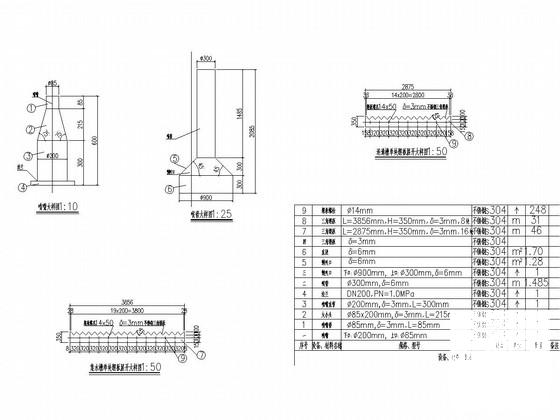

喷嘴大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 土建结构施工 - 1
    土建结构施工 - 1
  • 土建结构施工 - 2
    土建结构施工 - 2
  • 土建结构施工 - 3
    土建结构施工 - 3
  • 土建结构施工 - 4
    土建结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
