24米跨门式钢架结构厂房结构CAD施工图纸（33米跨屋面钢梁）

• 建筑类别：工业建筑
• 建筑高度：单层建筑
• 厂房建筑高度：单层厂房
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 结构最大跨度：24m
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 参考图纸：20张

该项目是24米跨门式钢架结构、33米跨屋面钢梁厂房，抗震设防烈度为6度，独立基础。

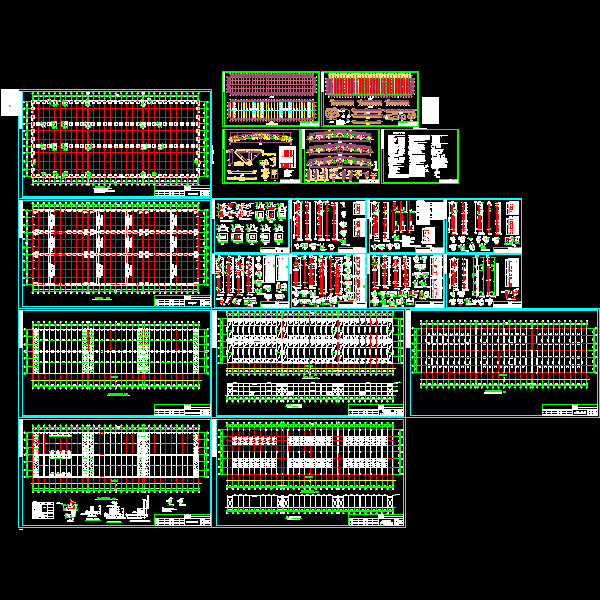

结构设计总说明、基础平面布置图、基础大样、模板与配筋图、柱平面布置图、柱起吊点、翻身点示意图、屋架上弦支撑构件编号图、下弦支撑构件编号图、屋面结构布置图、柱间支撑及圈梁、天窗屋面布置图、天窗结构 、柱顶连接件及屋面构件布置图、屋面檩条布置及檩条详图、钢架材料图及节点详图、钢屋架详图共20张图纸
