5层框架结构实验中学教学楼结构CAD施工图纸（建筑图纸回旋钻孔灌注桩）

• 建筑类别：教育
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.60kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：31张
• 图纸年代：近代

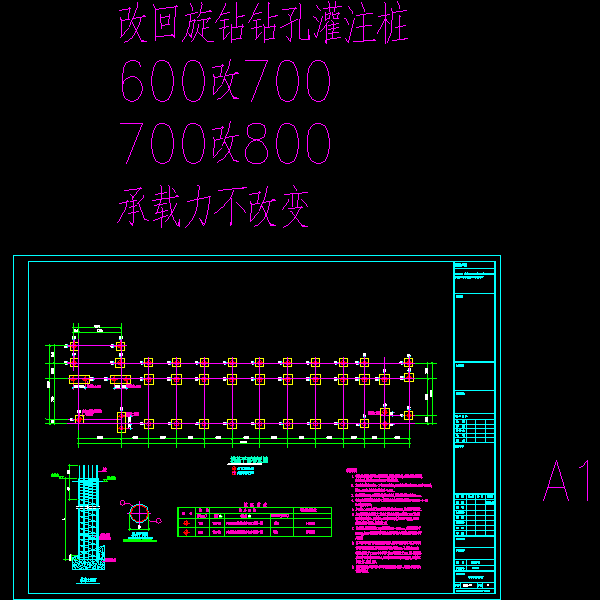

该项目是浙江实验中学教学楼项目，地上5层，建筑面积：3322.6平方米，占地面积：651.3平方米，高度19.8m，框架结构，采用回旋钻孔灌注桩，基础设计等级为丙级，抗震设防烈度为6度。

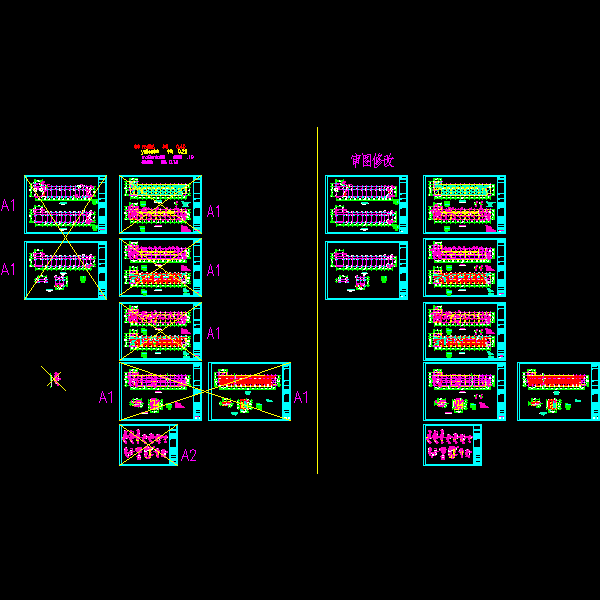

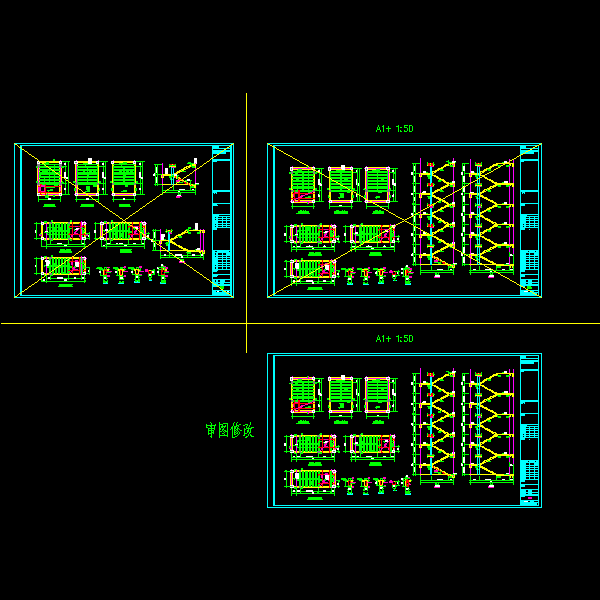

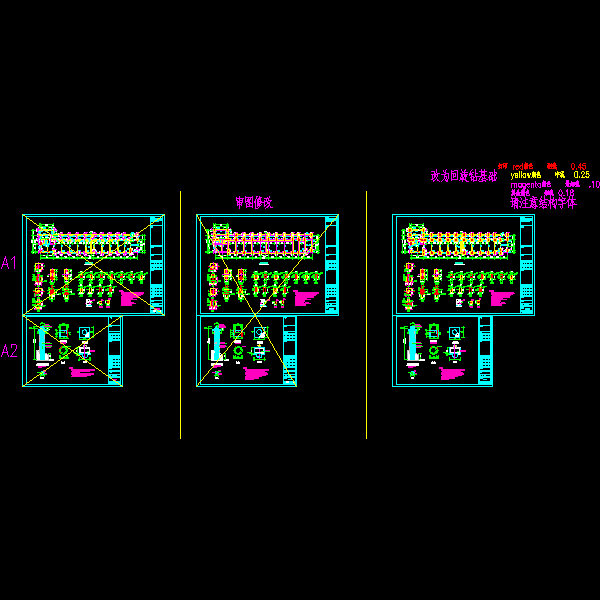

结构专业该资料包含：土建结构总说明，桩基 ，各层柱平法施工图，梁平法施工图，板平面配筋图，节点详图，楼梯详图，共计14张图。
建筑专业该资料包含： 总说明，门窗表及大样图，建筑节能设计说明，平面图，立面图，剖面图，卫生间详图，教室布置示意图，各种详图，共计17张。
出图时间：2015年5月。
