大桥工程CAD施工方案图纸设计(公路桥涵地基与)

二. 附件详情   2.1 工程范围    该项目为德州市规划道路(某路)上,跨越漳卫某的一座大桥。该桥处在德州市城区和开发区之间,属于城市桥梁。根据建设单位的选定方案,本桥主桥采用独塔双索面斜拉桥的桥型,满足造型美观,安全适用的要求,以作为德州市的一个城市景观亮点。   勘察设计中桥位的布设和桥面设计高程根据德州市建设委员会和漳卫某管理局所提供的坐标和设计高程确定。   桥梁起点控制桩号K1 096,坐标(x=4143837.408,y=439165.487),终点桩号K1 456,坐标(x=4143680.384,y=439489.436),桥梁全长360m。   桥梁中心桩号K1 276,坐标(x=4143758.896,y=439327.462)。   三. 技术标准   3.1 道路等级:城市主干道(双向六车道)。   3.2 设计荷载标准:设计荷载;汽车-超20级;验算荷载:挂车-120,人群荷载:3.0kN/m2。   3.3 设计车速:60km/h。   3.4 桥宽    1.5m(人行道) 25m(车行道) 1.5m(人行道)=28m,设双向1.5%横坡。   3.5 地震基本烈度:7度;重要性建筑物提高一级按8°设计,重要性修正系数K=1.7。   3.6 河道等级:非通航河道。   3.7 道路平纵断面:   本桥位于规划道路直线段上;双向3%人字坡,竖曲线半径R=6000m。      四. 主要设计规范及标准   1.《公路工程技术标准》 JTJ 001-97   2.《公路桥涵设计通用规范》 JTJ 021-89   3.《公路砖石及混凝土桥涵设计规范》 JTJ 022-85   4.《公路桥涵钢筋混凝土及预应力混凝土设计规范》 JTJ 023-85   5.《公路桥涵地基与基础设计规范》 JTJ 024-85   6.《公路桥涵钢结构及木结构设计规范》 JTJ 025-86   7.《公路工程抗震设计规范》 JTJ 004-89   8.《公路斜拉桥设计规范》(试行) JTJ 027-96   9.《公路桥梁抗风设计指南》(公路桥梁抗风设计指南编写组)   10.《公路桥涵施工技术规范》 JTJ 041-2000   11.《城市桥梁设计准则》 CJJ 11-93      五. 设计要点   5.1 桥型   主桥为独塔双索面双跨式预应力混凝土斜拉桥,半漂浮体系,跨径组合90m 90m,桥面总宽31m;引桥为预应力混凝土连续梁,跨径组合为3x30m,桥面总宽28m。

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

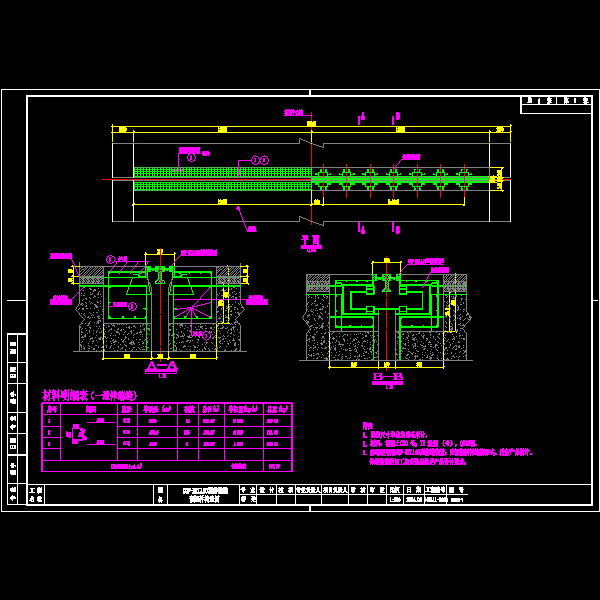

  • 大桥工程CAD施工方案图纸设计(公路桥涵地基与) - 1
    第 1 张图

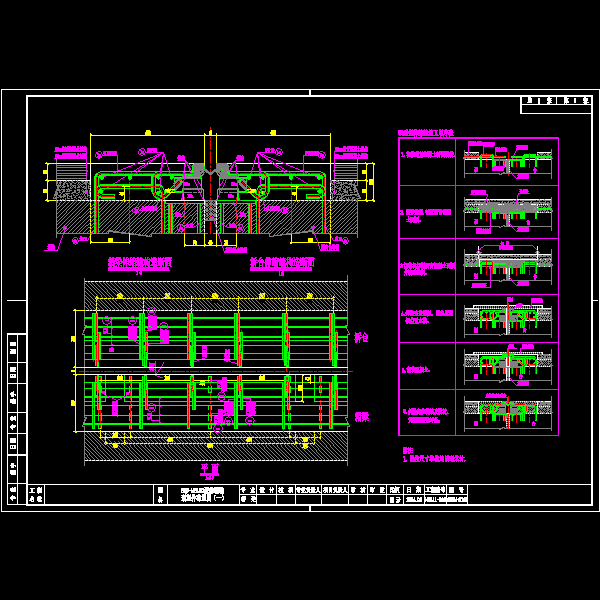

  • 大桥工程CAD施工方案图纸设计(公路桥涵地基与) - 2
    第 2 张图

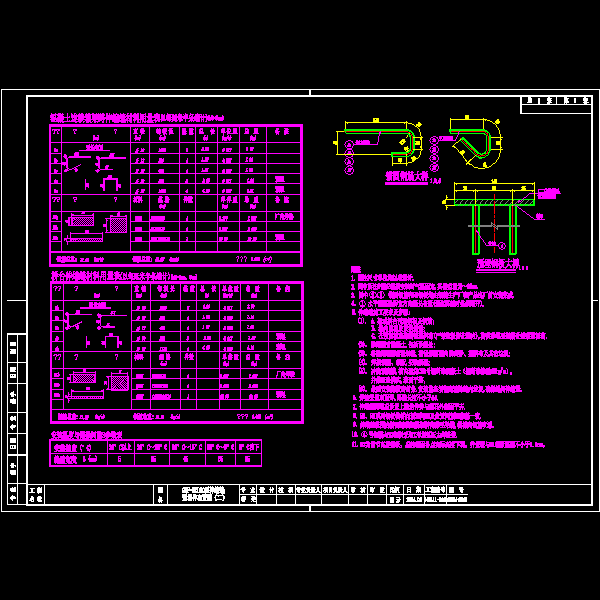

  • 大桥工程CAD施工方案图纸设计(公路桥涵地基与) - 3
    第 3 张图

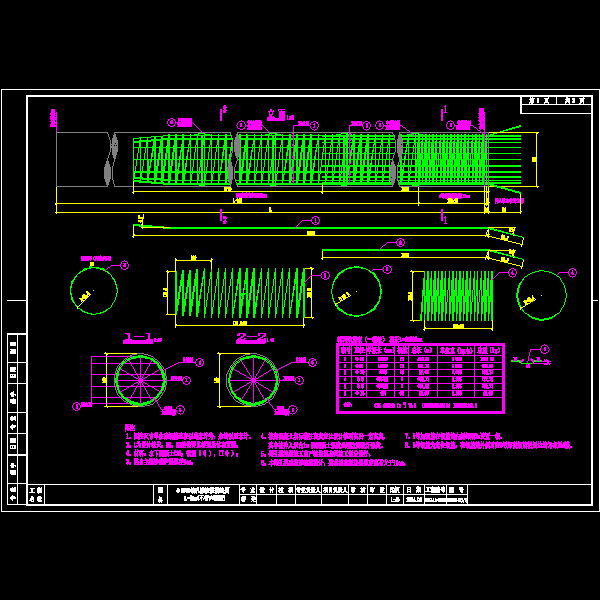

  • 大桥工程CAD施工方案图纸设计(公路桥涵地基与) - 4
    第 4 张图

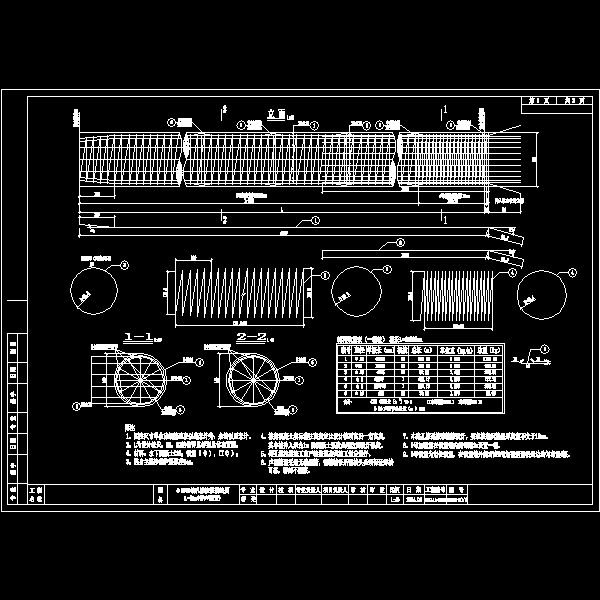

  • 大桥工程CAD施工方案图纸设计(公路桥涵地基与) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
