五金集团轻型钢结构厂房毕业设计方案

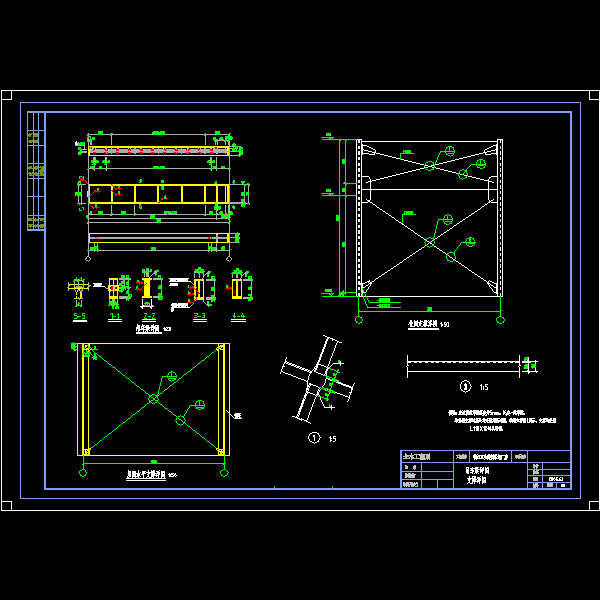

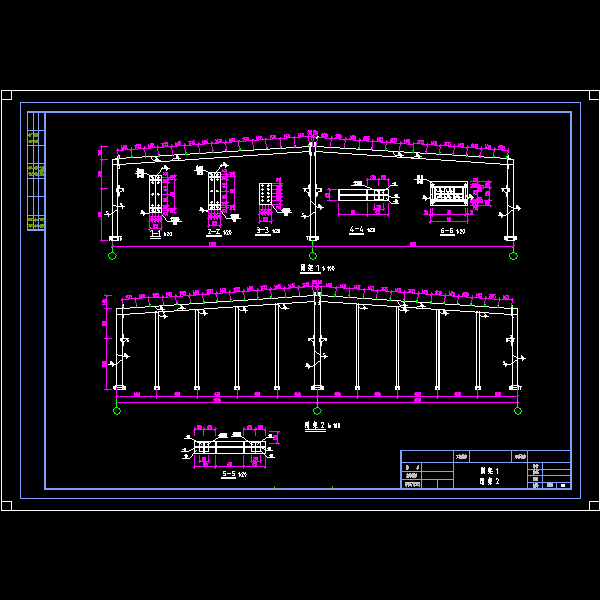

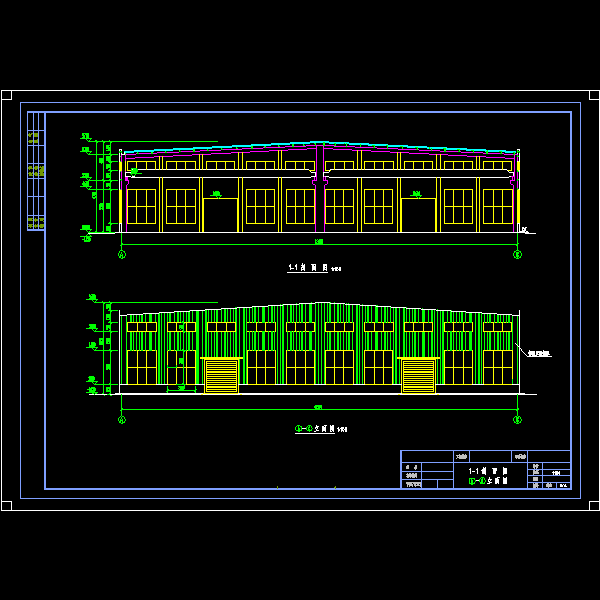

某五金集团轻型钢结构厂房毕业设计 　　该资料为：某五金集团轻型钢结构厂房毕业设计 　　厂房为加工车间，两跨，每跨设有5T吊一部。车间长75m，宽42m，建筑面积约为3000平米 　　1、建筑物安全等级为二级；设计使用年限为50年，建筑类型为丁类；耐火等级为三级（耐火极限：钢柱为2小时，刚梁为1.5小时），刷防火材料。 　　2、全年主导风向：东南，基本风压值为0.4KN/平米室外计算温度：冬季 ，夏季 。 　　3、屋面活载0.5 KN/平米。 　　4、常年地下水位低于-4m，无侵蚀性。 　　5、基本雪压0.35 KN/ ，土壤最大冻结度0.2m。 　　6、抗震设防烈度7度，抗震类别为丙类，基本地震加速度为0.15g。 　　根据设计要求吊车轨顶高度为6m。 　　边柱高度：H=6 0.6 0.9=7.5m 　　考虑刚架斜梁与柱子连接的构造尺寸（780mm）要求，柱顶标高： 　　H＝7.5 0.78＝8.28m 　　内容包括： 　　1、计算书： 　　第一章 设计任务及要求 　　第二章 建筑设计总说明 　　第三章 结构方案设计说明 　　第四章 结构设计计算 　　第五章 结构电算 　　共73页。 　　2、图纸： 　　建筑设计说明、总平面图、平面图、剖面图、立面图、屋面平面图、结构设计说明、基础平面图、吊车梁、柱间支撑平面布置图、檩条、拉条、屋面支撑布置图、刚架1、刚架2、吊车梁详图、支撑详图共10张图纸。
