5层大学物理科研楼给排水CAD施工方案图纸(室内消火栓系统)
- 设计说明：有
- 建筑类别：教育,科研
- 建筑高度：多层建筑
- 建筑面积：28998平方米
- 地上层数：5层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：29张
- 图纸年代：近代
- 地下室用途：设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：水泵站
- 供水方式：市政供水,变频供水
- 排水体制：污废分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 大样节点：泵房
- 项目地址：上海
附件详情
- 给排水总平面图
- 给排水设计说明
- 地下室底板管道预埋图
- 地下室给排水平面图
- 给排水平面图
- 屋顶给排水平面图
- 屋顶喷淋平面图
- 地下室自动喷淋平面图
- 自动喷淋平面图
- 消火栓系统图
- 喷淋系统图
- 给水系统图
- 排水系统图
- 给排水大样图
- 主要材料设备表
附件详情
工程介绍：
该项目为五层实验楼。本楼总建筑面积28998m，建筑高度为22.00米。
设计内容：
该资料为室内给水、排水和
，管道系统：该项目室内有以下管道系统：室内给水系统、室内污废水系统、室内消防给水系统、雨水系统、给水系统等。
稿件编制于2013年，共29张图纸。
给水系统图
消火栓系统图
地下室给排水平面图
给排水总平面图

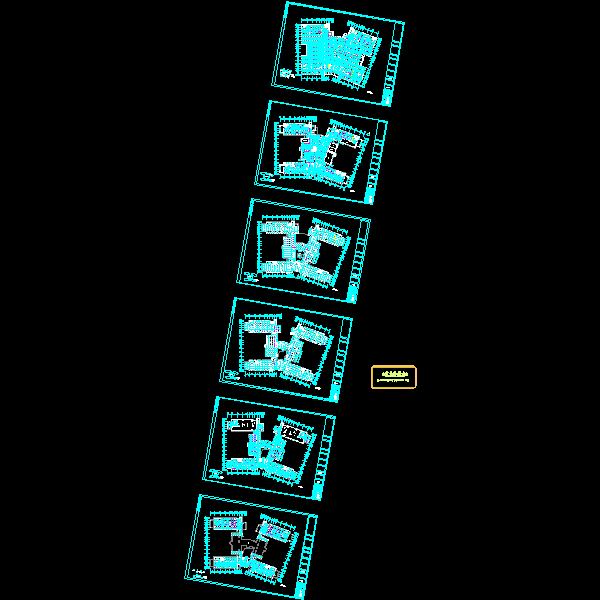

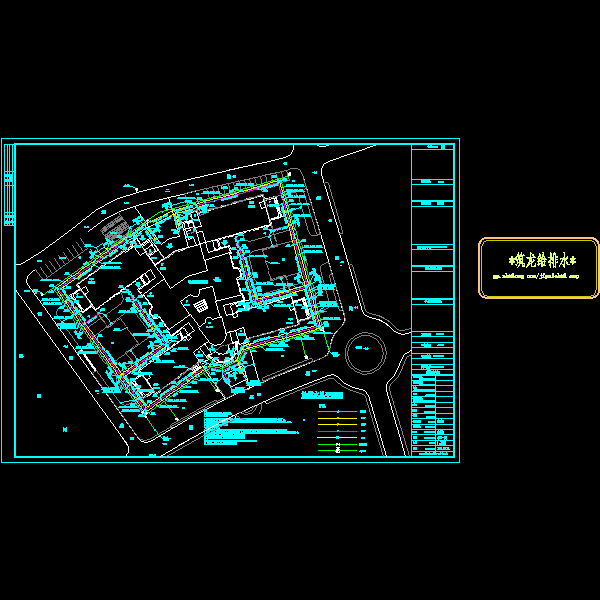

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
