沙河市13层办公楼中央空调CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:5634.8m2平方米
  • 建筑地上层数:13层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:空调,冷热源,机房
  • 水系统:双管制
  • 节点大样:风机盘管

附件详情

该项目为沙河市某办公中心11#楼空调工程.总建筑面积5634.8m2,总高度47.15m,地下一层,地上十三层。冷冻水由制冷机房提供。制冷机房由甲方另行设计。膨胀定压由机房统一考虑。冷冻水供回水参数为7/12°C采用两管制系统,六层以下为低区,七层以上为高区。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

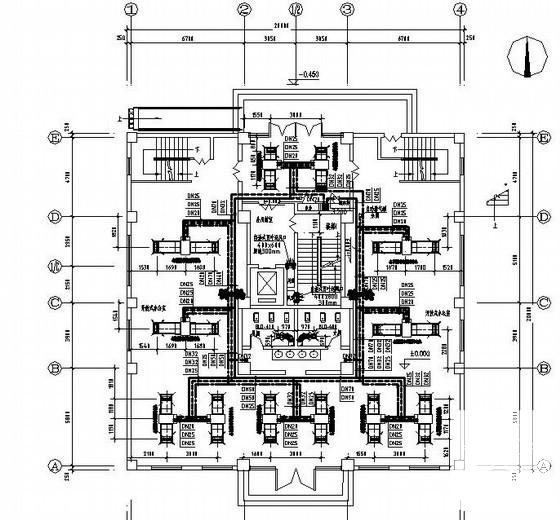

  • 沙河市13层办公楼中央空调CAD施工图纸 - 1
    第 1 张图

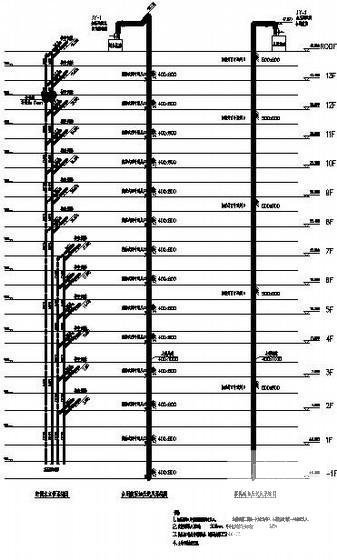

  • 沙河市13层办公楼中央空调CAD施工图纸 - 2
    第 2 张图

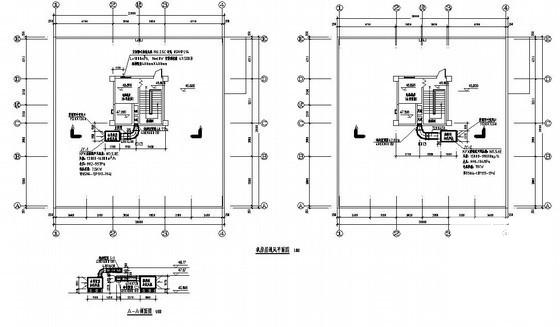

  • 沙河市13层办公楼中央空调CAD施工图纸 - 3
