24层四星酒店中央空调设计CAD图纸

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:37张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,其它
  • 空调系统:全空气系统,空气-水系统
  • 水系统:变流量,双管制,同程式,异程式,开式
  • 送风方式:侧面送风,散流器送风

附件详情

图纸为某四星酒店中央空调设计,包括:各层平面图,空调系统图,节点大样,设备介绍说明,走道排烟系统原理图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

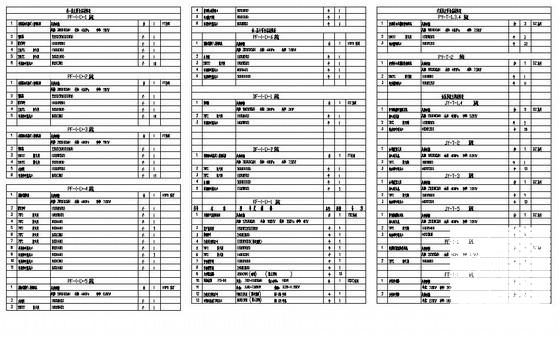

  • 24层四星酒店中央空调设计CAD图纸 - 1
    第 1 张图

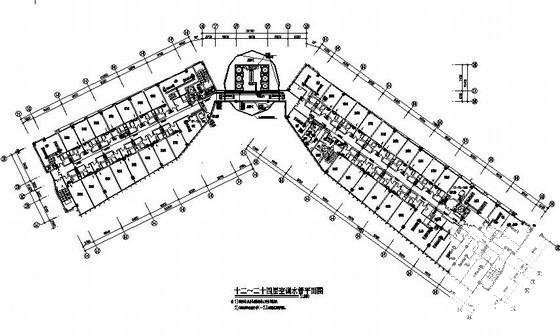

  • 24层四星酒店中央空调设计CAD图纸 - 2
    第 2 张图

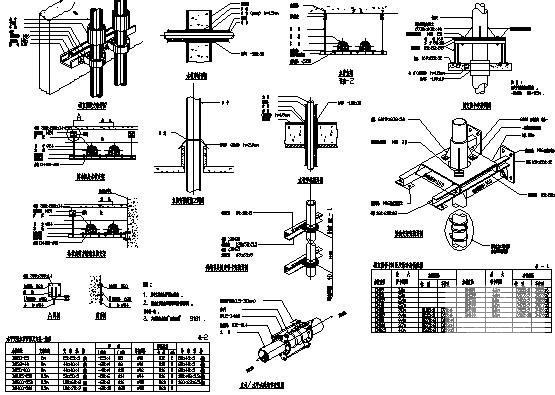

  • 24层四星酒店中央空调设计CAD图纸 - 3
    第 3 张图

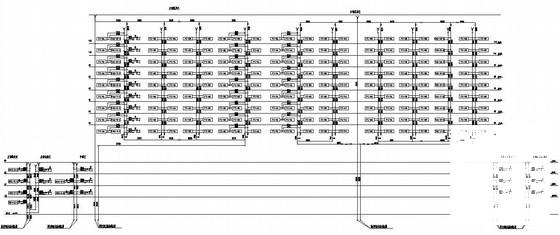

  • 24层四星酒店中央空调设计CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
