11层四星酒店空调通风设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅,酒店,娱乐,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:20000平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风,其他
  • 节点大样:管道支吊架
  • 项目所在地:安徽

附件详情

  • 设计与施工总说明、图例
  • 主要设备一览表
  • 地下一层通风平面图
  • 防烟竖向系统图
  • 地下层排烟系统图
  • 新风系统图
  • 多联机空调系统示意图
  • 空调通风安装详图

附件详情

一、项目概要、设计范围及主要依据:“XX大酒店”是一坐集住宿、餐饮、娱乐为一体的经济型酒店,该项目地面积为8024平方米;建筑规模:总建筑面积为:地上16849.3平方米,地下为4680平方米,建筑层数为:地下一层,地上11层,建筑高度48.6米建筑耐火等级:一级;
二、设计内容:
a.裙楼设计夏季舒适性中央空调系统:采用变制冷剂多联分体式空气调节系统(即VRV系统)。五层至十一层的空调预留分体空调,室外机就近安装在各层设备平台处。新风选用全热交换器。
b.建筑物通风及防排烟系统:
1)、地下层汽车库采用双速排烟风机,根据防烟分区设置排风系统,利用汽车坡道补风。2)、地下一层高低压配电间采用排风风机,风机入口处安装全自动防火阀,以达到气体灭火时起停风机。
,共19张图纸。

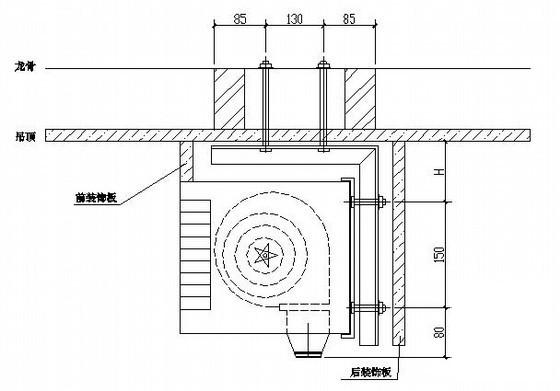

轴流式空气幕安装详图

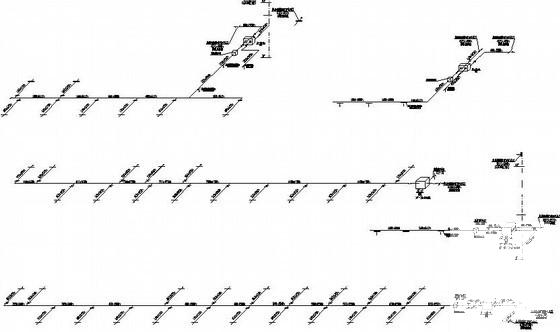

新风系统图

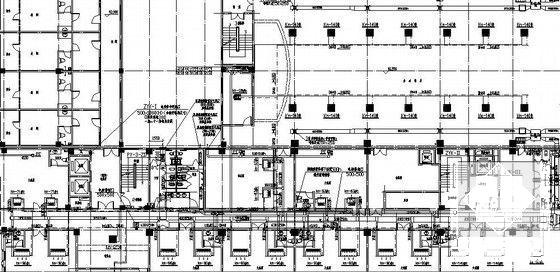

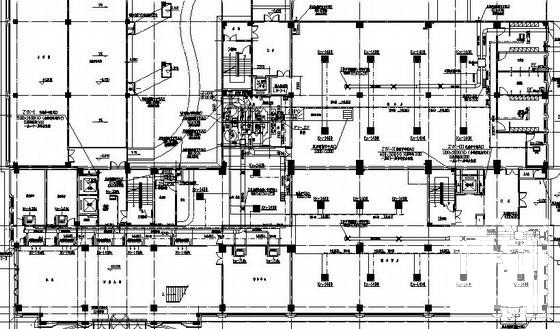

空调平面图

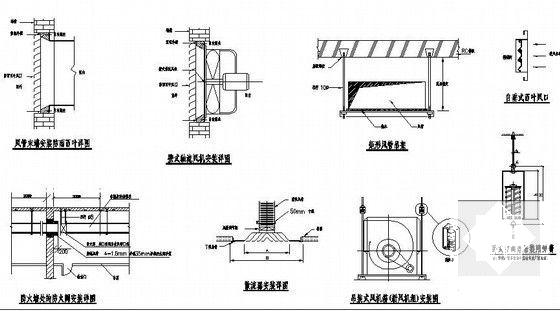

设备安装大样图

空调设计施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 11层四星酒店空调通风设计CAD施工图纸 - 1
    第 1 张图
  • 11层四星酒店空调通风设计CAD施工图纸 - 2
    第 2 张图
  • 11层四星酒店空调通风设计CAD施工图纸 - 3
    第 3 张图
  • 11层四星酒店空调通风设计CAD施工图纸 - 4
    第 4 张图
  • 11层四星酒店空调通风设计CAD施工图纸 - 5
    第 5 张图
  • 11层四星酒店空调通风设计CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
