56013平方米四星酒店中央空调设计图纸

附件详情

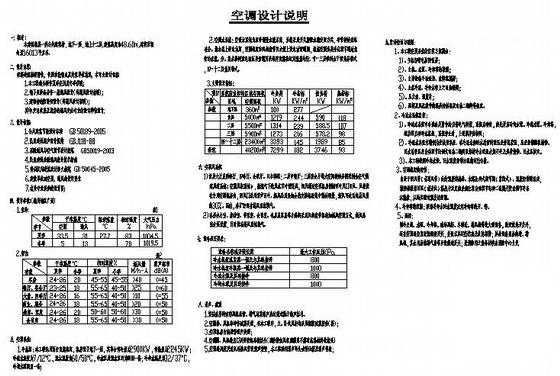

本建筑物属一类公共建筑物，地下一层，地上十二层,建筑高度为48.60m,建筑面积约为56013平方米。

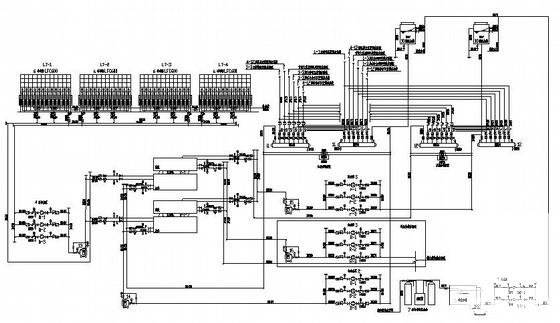

1.冷热源：该项目选用两台直燃机组，机房设于地下一层，其单台制冷量为2900KW，制热量为2245KW；冷冻水温度为7/12C，温水温度为60/50C，冷水泵及温水泵均为两用一备；冷却水温度为32/37C，冷却水泵两用一备;
2.空调水系统：空调水系统为双管制变水量系统，系统采用开式膨胀水箱定压方式，季节转换采取在分、集水器上设电动阀，空调机组和风机盘管回水管上设电动两通阀，根据空调负荷变化调节通过盘管的水量。分、集水器间设电动压差旁通阀来维持直燃机组定流量运行。首~三层供回水干管为异程式，四~十二层为同程式。
