20米跨单层钢框架展厅结构设计施工图纸
- 建筑类别：商业
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：20m
- 抗震设防烈度：7度抗震
- 风压：0.65kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
钢结构设计总说明、地脚锚栓布置图、屋面结构
平面布置图
、夹层结构平面布置及
节点图
、夹层结构
节点图
、屋面檩条系统布置图、墙面墙梁系统布置图、刚架图、夹层楼承板布置、配筋节点及
楼梯详图
共16张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

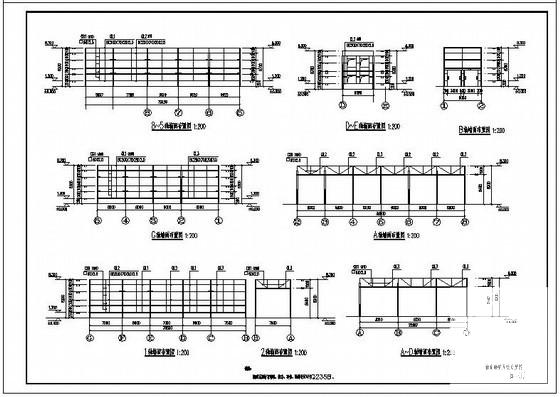

展厅设计施工图 - 1 -

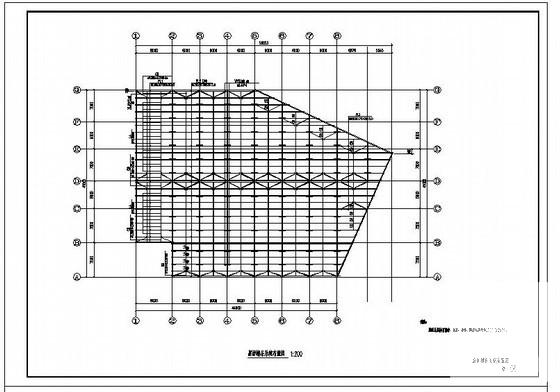

展厅设计施工图 - 2 -

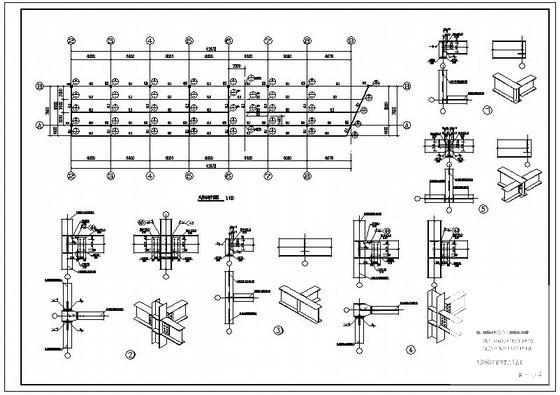

展厅设计施工图 - 3 -

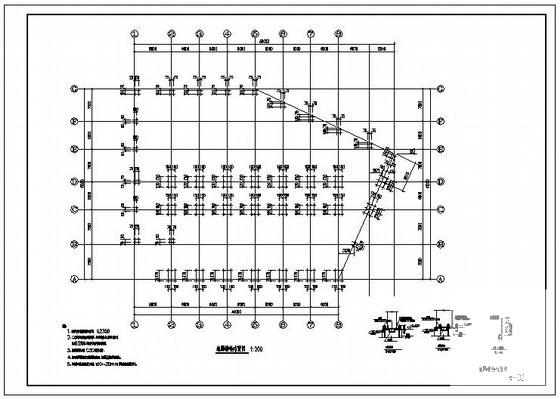

展厅设计施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-01
- 评论次数：0
- 浏览次数：0
- 文件大小：1.82 MB
- 收藏次数：0
-
文件名称：
附件-995878079579798679758.zip
