环形高架桥主桥模板施工方案91页（验算书）(混凝土结构)

资料简介
赚取积分

附件详情

第一章编制依据1
第二章项目概要1
一、高架桥主桥混凝土结构各层标高1
二、墩柱主要参数2
三、箱梁主要截面尺寸7
第三章施工部署8
一、施工顺序8
二、施工区段的划分8
三、施工准备9
第四章模板选型11
第五章主要施工方法及技术措施13
一、模板施工的目标和原则13
二、模板施工13
三、模板的安装与拆除49
第六章质量保证措施53
一、质量要求53
二、质量保证措施54
三、质量通病防治措施55
第七章安全保证措施55
一、安全施工55
二、文明施工57
第八章模板支撑体系验算57
-主桥箱梁支撑架体及模板木枋验算书
-引桥箱梁支撑架体及模板木枋验算书
-过路门架计算书

附件详情

高架桥主桥混凝土结构各层标高：地下一层结构标高：-5.875 ～ -6.225；一层箱梁面结构标高：-0.31～-0.461；二层箱梁面结构标高：7.19～7.033。荷载等级：城-A。全桥共17联：3X18＋3X18＋3X18＋3X18＋3X18＋2X30＋2X36＋2X36＋（36＋54＋36）＋2X36＋2X36＋2X30＋3X18＋3X18＋3X18＋3X18＋3X18。上部结构采用钢筋混凝土连续箱梁及预应力混凝土连续箱梁，下部结构采用柱式墩，墩台采用桩基础。
高架桥一层依据变形缝划分成三联、每联为一个管理分区。引桥承台采用砖胎模施工，地下停车场桩承台采用240砖胎模及木模板结合施工，挡墙采用木模板，普通钢管脚手架支撑，对拉螺杆加固。柱模板：采用定型钢模板。箱梁模板：主桥二层箱梁外侧模采用大模板施工。
总体施工顺序：桩基础→承台→一层墩柱→一层一、二、三联箱梁→ 二层墩柱→二层二联箱梁→二层一、三联箱梁。
……共计91页，

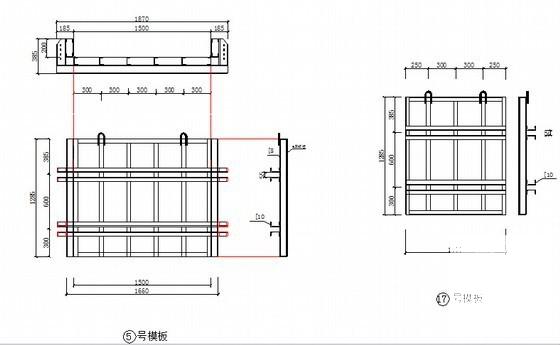

引桥墩柱钢模加工图

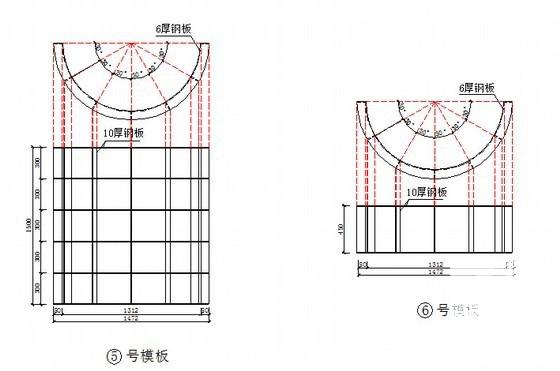

5号及7号模板

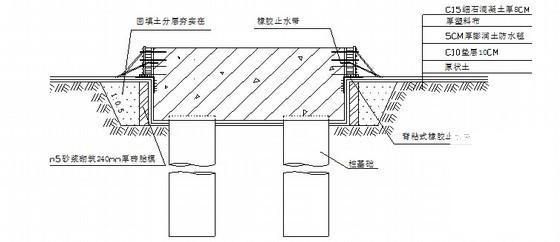

主桥承台模板加固示意图

门架分布图

护拦模板施工示意图

箱梁模板安装图

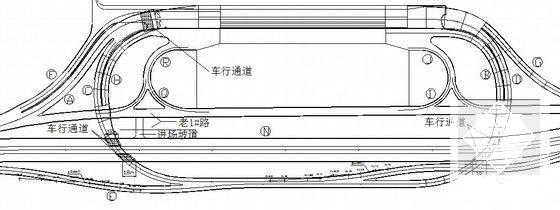

引桥A、C匝道支架平面
