乐昌至高速公路桥梁墩柱系梁及盖梁施工方案(钢支撑)

附件详情

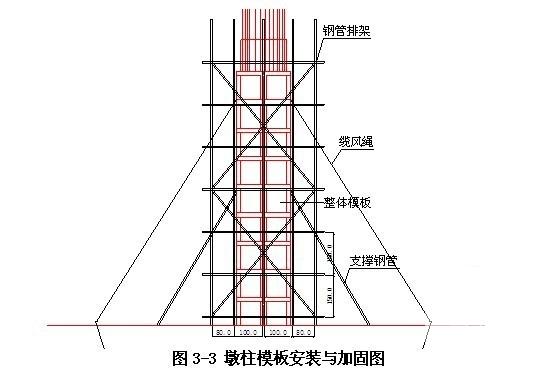

该项目仅在互通桥的主线桥与匝道接口段的墩设计有墩系梁，墩系梁为1.0m×1.2m矩形梁，C30混凝土。模板全部采用定型钢模板，提前组拼好后在现场整体安装，模板的安装与拆卸均由吊车配合人工完成，采取抱箍法支撑施工，下部采用I45a工字钢支撑底模。
1、墩系梁 施工工艺
施工准备→测量放出系梁中线→安装支撑 脚手架 →铺设底模→绑扎墩系梁钢筋→立模→浇筑混凝土→混凝土养护。
2、墩系梁施工方法
采用钢管脚手架搭设灌注混凝土的作业平台，其高度根据各桥墩系梁底标高的高度不同而定，以满足系梁混凝土灌注捣固、养护和拆模的需要，支架搭设好后放I45a工字钢，工字钢顶面横铺支撑，然后在其上铺设方木次梁及模板，安装钢筋，浇注混凝土。
......

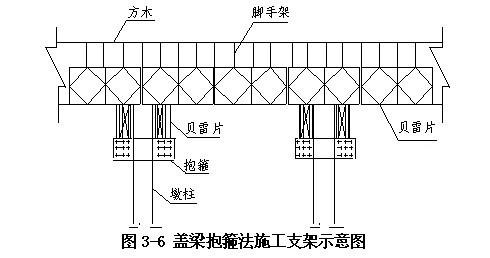

盖梁施工采用抱箍法和托架法两种，圆柱墩采用抱箍作为承重结构,在抱箍上架设贝雷片，然后在其上设置调平千斤顶、承重横梁以及分配梁进行模板安装的施工方法；圆端型等截面独体墩采用托架法，在墩身上预留销孔，然后设置牛腿作为承重基础，接着铺设贝雷桁梁、型钢分配梁、安装模板的施工方法。
盖梁施工的作业内容主要包括：施工前准备、测量放样、销棒牛腿安装或者抱箍安装、支架搭设、底模安装、底模调平、砼凿毛、钢筋施工、模板安装调试、浇注砼、模板拆除、砼养生。
......
