天然气长输管道大开挖穿越施工方案

附件详情

  • 一、项目概要
  • 1.工程简介
  • 2.施工区域的情况:
  • 二、安全重点和采取的措施:
  • 2.1安全重点说明:
  • 2.2拟采取的主要措施
  • 三、质量管理重点和采取的措施
  • 3.1质量管理重点:
  • 3.2质量管理措施:
  • 四、进度控制重点和采取的措施
  • 4.1进度管理重点:
  • 4.2进度控制采取的措施:
  • 五、施工说明
  • 5.1施工工序图
  • 5.2施工工序详细说明:
  • 1.测量放线
  • 2.施工准备
  • 3.作业带清理及布管
  • 4.管道预制
  • 5.管沟开挖
  • 6.安装配重块
  • 7.压管和管沟回填
  • 8.地貌恢复
  • 六、安全文明施工保证措施
  • 6.1安全文明的特殊要求
  • 6.2一般安全文明施工措施
  • 七、工程机具和手段用料
  • 7.1、机具和设备
  • 7.2、施工手段料

附件详情

稿件为中山-广州天然气管道工程大开挖施工方案;长度为427m,管线连续穿越量出鱼塘和一条乡间道路后顶管穿越水道,顶管穿越的工作井设立在X030桩侧,穿越管在乡间道路与X030桩间预制。
压管和管沟回填:
a)管线下沟前,应对管沟的尺寸进行检查,做好管沟的清理、验收、管道防腐层的检测工作;
b)下沟之前利用发电机和潜水泵将管沟内的积水排净;
c)因淤泥的浮力比较大,管道下沟后,并敷设压重块后,并不能保证管道的敷设深度全部达到要求,因此对部分未达到埋深的区域进行压管;

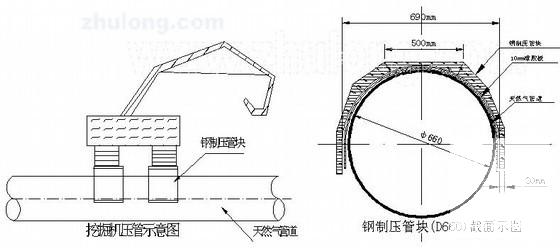

d)制作专用的钢制压管块,放在天然气管道上,将挖掘机停在压管块上,利用挖掘机的重量,使管道下沉,根据实际情况,可以增加挖掘机的数量;
e)钢制压管块全部采用厚δ=20mm的钢板制作成,内侧衬橡胶板;
f)管道在敷设完压重块,并经压管达到设计的敷设深度后,利用挖掘机对管道进行初填,增加管道的压力,使管道不再上浮;
……

,资料共15页。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 天然气长输管道大开挖穿越施工方案 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
