综合体地下冷冻机房BIM施工方案
附件详情
稿件为上海某大型商业办公综合体地下三层冷冻机房BIM施工方案。冷冻机房层面积约765平方米，空间高度8.45m（包括B3层及B2层2层层高），夏季总冷负荷16680KW，共设置有5台离心式电制冷冷水机组。B3层冷冻机房空间较高，机房内管线复杂，如何进行有序的排布成为一大施工难点。为了保证机房内管线安装有序，我部采用
BIM
技术对机房内管线进行模拟，选择最优方案进行安装……
资料共7页。

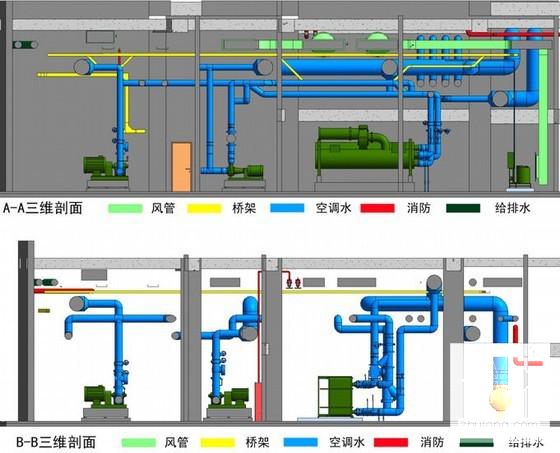

剖面图

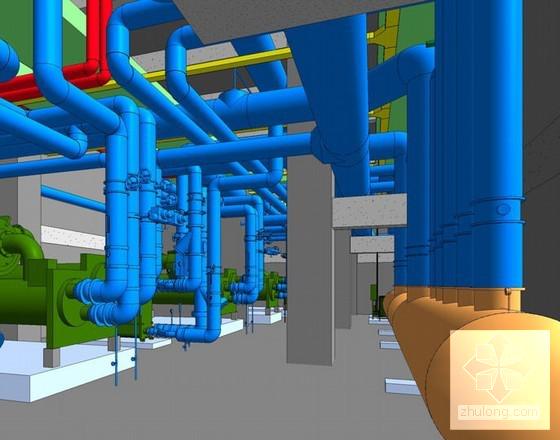

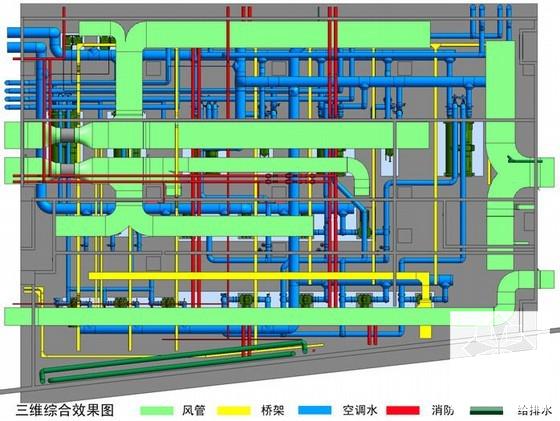

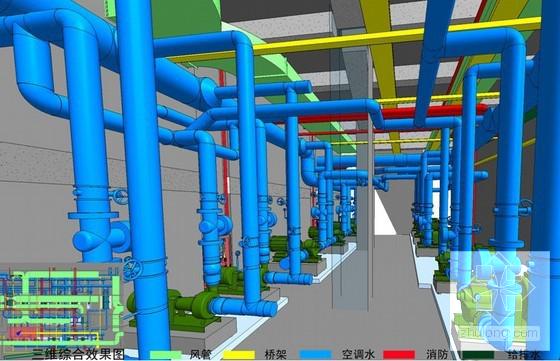

综合 效果图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-03-28
- 评论次数：0
- 浏览次数：0
- 文件大小：8.69 MB
- 收藏次数：0
-
文件名称：
附件-995797755897980687.rar
