临时变电站结构施工图纸(条形基础,共2张)

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 参考图纸:2张
  • 设计年代:近代

附件详情

新砌墙体基础及柱平面布置图、新增柱(构造柱)与原有墙体的连接、抱框柱、电缆沟基础及埋件 平面布置图 、雨篷详图、结构布置图共两张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

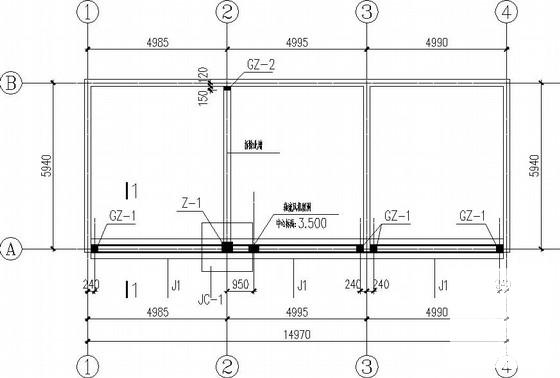

  • 条形基础结构 - 1
    条形基础结构 - 1

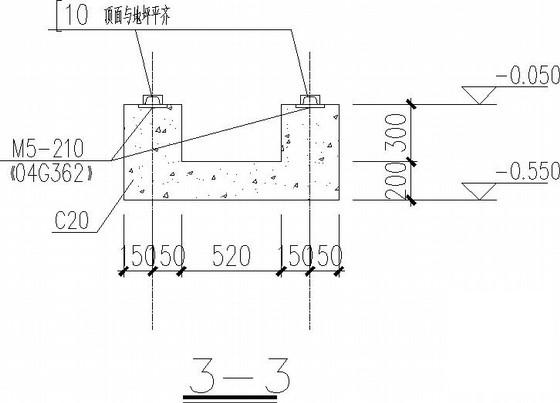

  • 条形基础结构 - 2
    条形基础结构 - 2

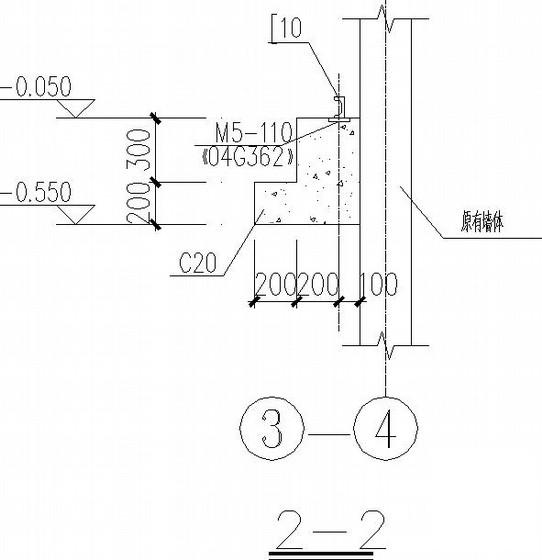

  • 条形基础结构 - 3
    条形基础结构 - 3
  • 条形基础结构 - 4
    条形基础结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
