17层住宅楼电气施工图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：17层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：25张
- 设计年代：近代
- 地下室用途：车库
- 负荷等级：二级
- 防雷等级：第三类
- 有线广播：火灾应急
- 接地方式：TT
- 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,视频监控系统,出入口控制系统,通信系统,有线电视和卫星接收系统
附件详情
该项目属于二类普通高层住宅建筑。有一个单元，其中地下一层及架空层为自行车库，地上为十七层，均为住宅，屋顶设有电梯机房。楼梯间设有电气管道竖井，主体建筑设计结构形式为钢筋混凝土框架剪力墙结构，现浇混凝土楼板.设专供电气管线敷设的电气垫层。
1,该项目电源分界点为架空层电表间电源进线柜内的进线开关.电源进建筑物的位置及过墙套管由该资料提供.
2,该项目强电设计包括供配电(照明与动力)系统、防雷与接地系统、电气消防、有线电视系统、电话系统及多功能访客对讲与安全防范系统等.各弱电系统总体管线由相关单位设计、施工.各弱电系统可根据弱电工程分包商的要求进行调整,但需设计人员认可.
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

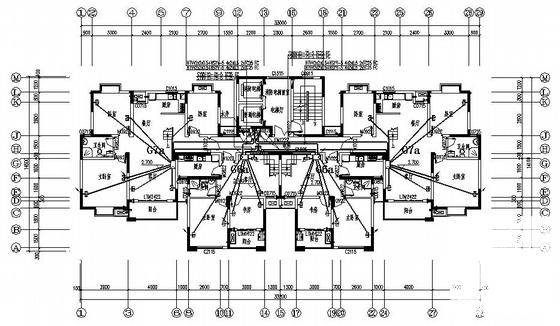

住宅电气施工图纸 - 1 -

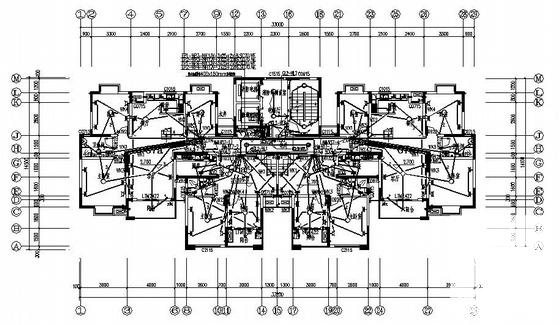

住宅电气施工图纸 - 2 -

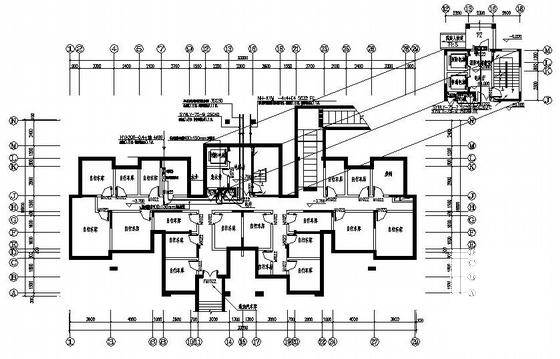

住宅电气施工图纸 - 3 -
住宅电气施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
