项目卸料平台施工设计方案(槽钢、附详图纸)

附件详情

计算依据《 建筑施工 安全检查标准》(JGJ59-99)和《钢结构设计规范》(GB50017-2003)。
1、次梁设计
次梁选用槽钢[14制作。4.0m长钢平台设5道次梁,焊接在主梁凹槽内(主梁侧加140×70×8垫板),其间距为1.0m。[14槽钢截面特性:重量0.14kN/m,Wx=84.5cm3,h=140mm,b=58mm。
...............
一、项目概要: 3
二、受料平台的布置 3
三、平台设计 3
1、次梁设计 3
2、主梁设计 5
3、铺板设计 6
4、钢丝绳验算 7
5、钢平台吊环设计 9
6、预埋结构吊环设计: 9
7、后部锚固钢筋设计 10
三、钢平台安装 10

四、上料、卸料作业人员注意事项 11
包括所有节点详图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

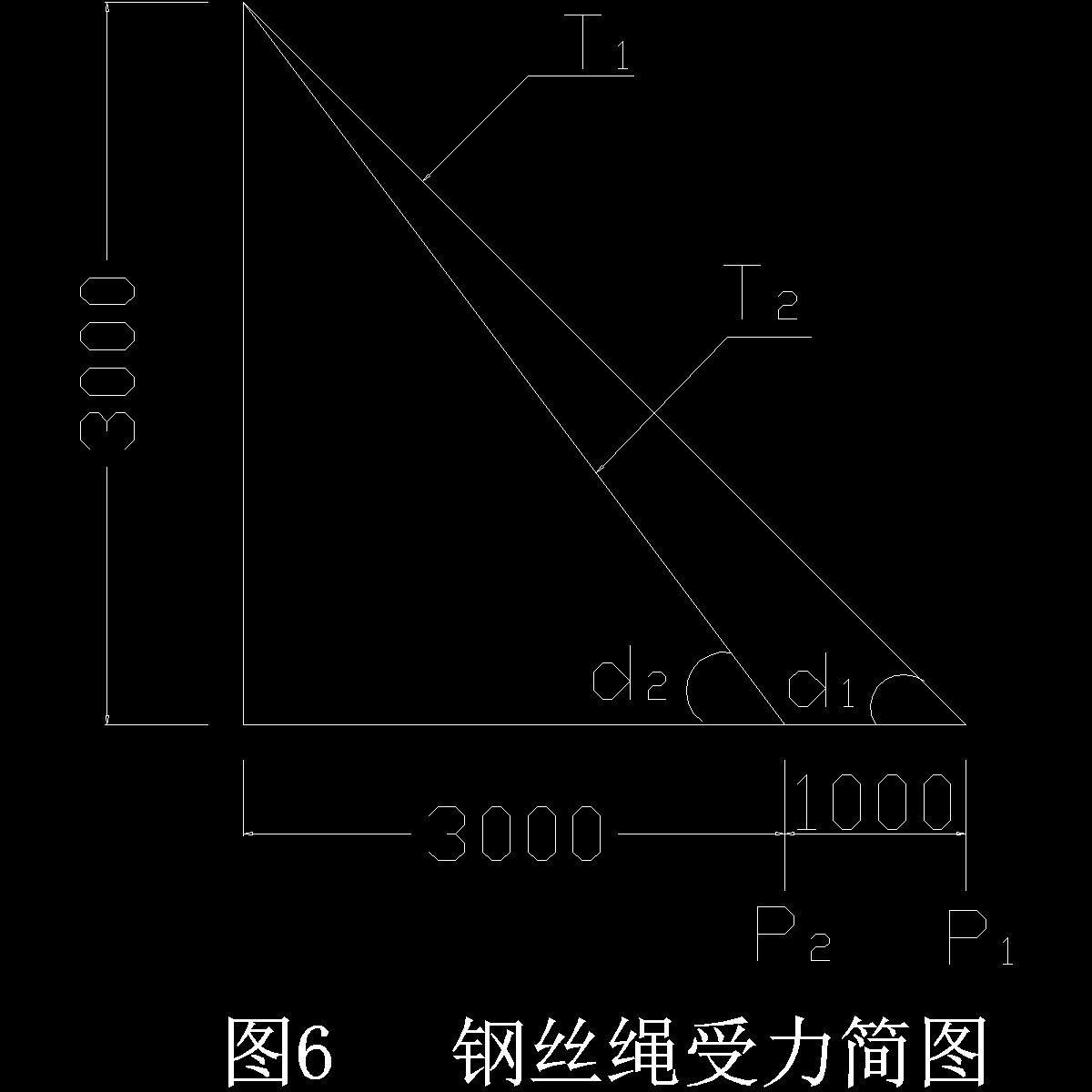

  • 钢丝绳受力简图.dwg
