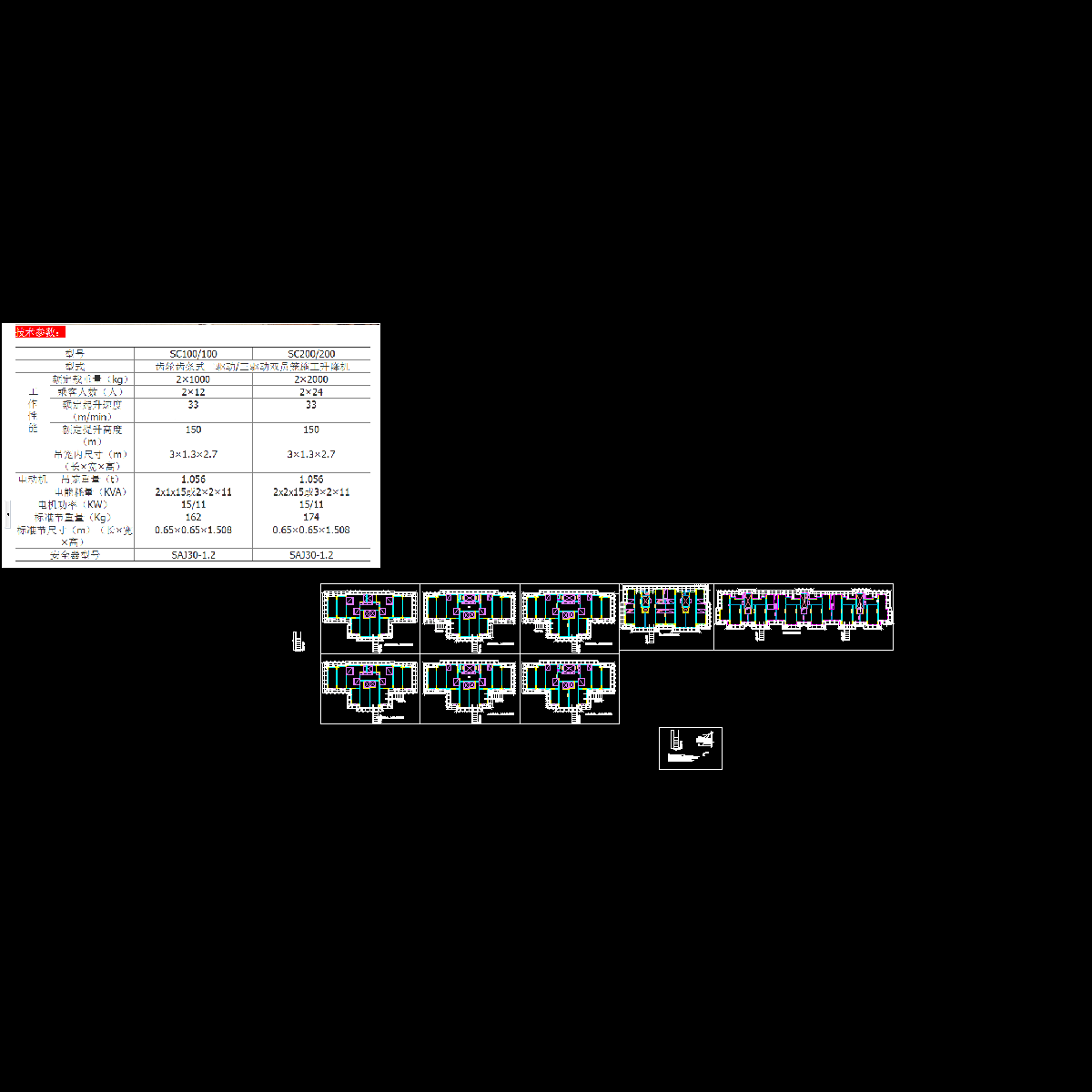

高层商业住宅工程悬挑式卸料平台施工方案cad平面图

附件详情

为保证2层以上结构施工时，周转材料的周转使用，在施工至2层时搭设悬挑卸料平台，结合工程实际情况说明卸料平台的平面位置详见附图，卸料平台使用荷载为1t。 该项目卸料平台型钢焊接，面铺3mm花纹钢板，外侧采用Φ48.3×3.5壁厚的焊接钢管为拦杆。根部在楼层上采用地锚固定，端部采用两道钢丝绳斜拉和保护。 3.5.1、卸料平台长6.5m，宽1.9m，锚入建筑1.1m，主梁采用18#工字钢，次梁采用10#工字钢，次梁间距730m。钢材强度等级不低于Q235，其质量符合现行国家标准《碳素钢结构》（GB/T 700）和《低合金高强度结构钢》GB/T 1591的规定。 3.5.2、悬挑式钢平台满铺50mm厚的木板，并固定牢固。 3.5.3、斜拉钢丝绳采用直径18钢丝绳，外侧钢丝绳距主梁端头500mm，两道钢丝绳间距3.5m。
……
具体构造要求如下：
4.2.1悬挑式卸料平台的设置按《 建筑施工 高处作业安全技术规范》（JGJ80-91）的规定，其结构构造能防止左右晃动。
4.2.2悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在 脚手架 等施工设备上。
4.2.3钢丝绳构造上宜两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受力计算。
4.2.4设置四个吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环用φ25以上钢筋制作。
……
