26米路基CAD施工方案图纸设计24张（标准横断面特殊路基）

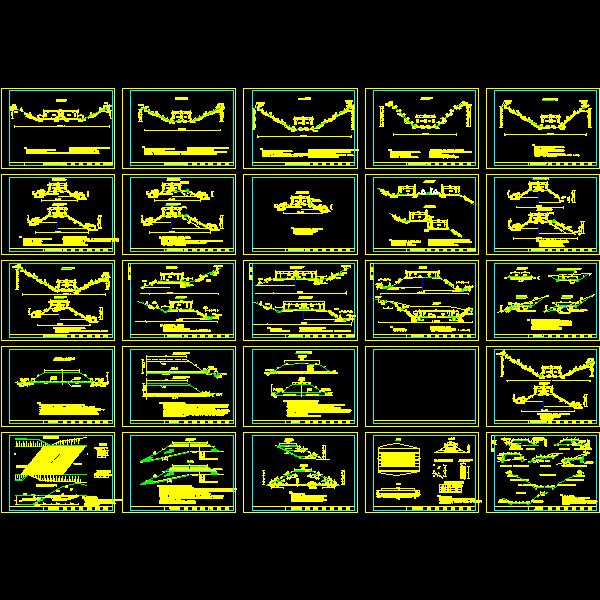

【路基标准横断面图】路基宽26米，设计速度100公里/小时。路拱横坡：行车道、硬路肩2%，土路肩4%。图纸含整体式H≤15m、15～30m路堑；整体式坚硬岩质路堑断面；局部受地形限制路堑；整体式借土填方路堤；整体式弃方路段路堤；整体式设声屏障路堤；整体式填、挖方路段；分离式路基断面（路基宽13米）；浸水路段路堤；整体式超高填、挖方路段；互通匝道断面2；连接线断面。 　　【特殊路基设计图】路堤高度H<1.5米的低填路基，应该开挖至H=1.5的高度后以土方回填并应进行填前碾压。路堤填筑时，当地面横坡1:5~1:2.5之间时不设土工双向玻纤加固。图纸含填挖交界处理设计平面图断面图；土石混合料路堤、填石路堤、填挖交界处理设计平面图、填挖交界处理设计纵断面图；陡坡填方路基；高填方路基；填土高度大于20.0米高路堤加固图；低填路基横断图；半填半挖横断面；土质及全、强风化石质挖方路基横断面； 　　【软弱地基处理】软土厚度2~3米且下有硬壳层的软弱地基；软土厚度小于2米；抛石挤淤仅适用于常年积水、排水困难的极软塑流塑的软土地段。对于软土深度大于3m的地段。图纸含：抛石挤淤；换填；土工格栅加固； 　　【路基一般设计】图含：沿河库岸及鱼塘地段；内涝地段；不能深挖排水沟地段；半填半挖路基地段；陡坡地带,需加固或回收填方坡脚的地段；临河需设挡土墙地段；受地形,地物限制需收缩坡脚地段；可设路肩挡墙的陡坡地段；设置上挡土墙挖方路基；土质挖方路段；岩质层或风化破碎的石质挖方路段计11张。 　　……共计24张CAD
