路基填筑CAD施工图纸设计(标准横断面图)

资料简介
赚取积分

公路等级：三级
干线：否
位置：浙江
编制时间：近代

附件详情

1.道路区域位置图1
2.路基填筑设计说明 4
3.路基工程材料表1
4.路基平面设计图1
5.路基纵断面设计图1
6.路基标准横断面图1
7.路基横断面设计图5
8.路基土石方数量表2
9.抛石挤淤处理设计图2
10.预压处理一般路基1
11.沉降、稳定观测典型布置图1
12.沉降板设计图1
13.位移边桩结构图1

附件详情

项目概要：道路全长195.785米。工程规划红线宽15米，该资料路基填筑横断面适当加宽，顶宽18.4米。道路等级为居住区道路，计算行车速度为一般路段20km/h。主要设计内容：平面设计、纵断面设计、路基设计。
......
路基设计：一般路基设计，路基填筑材料采用宕渣填筑，必须符合压实度要求，要求路基顶面以下0～80cm范围内，最大粒径不大于10cm；80cm以下，最大粒径不大于15厘米，并且宕渣含泥量不大于20%；特殊路基设计，与全线路基一起采用堆载预压法进行地基加固处理；等载预压法软土地基处理；沉降板的设置和观测。
......
共计23张，。

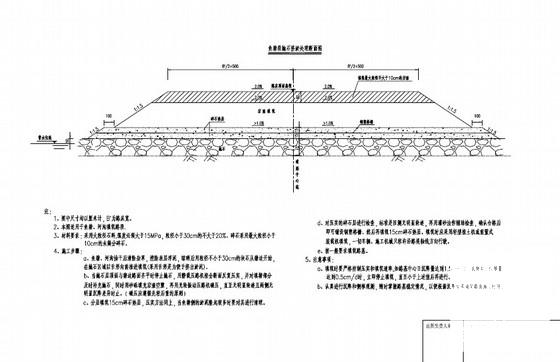

抛石挤淤处理设计图

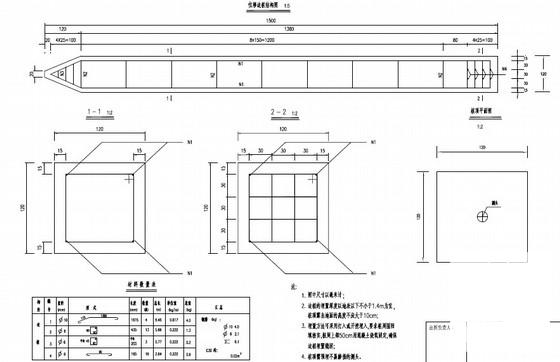

位移边桩结构图

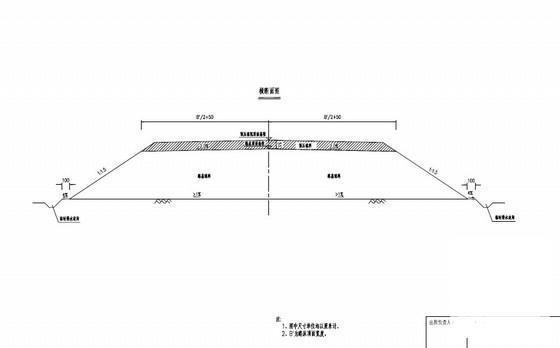

预压处理一般路基
