沿海别墅区（示范区）地源热泵系统工程施工大样图

附件详情

该资料为某沿海别墅、会所的土壤源热泵系统设计施工图纸，其中有17#和26#楼为别墅。

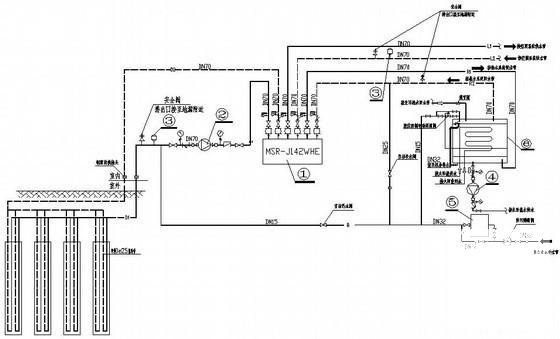

设计内容：26#楼夏季空调设计冷负荷：90kW，冬季空调设计热负荷：65kW；17#楼夏季空调设计冷负荷：152kW ，冬季空调设计热负荷：112kW；每栋别墅选择一台全热回收三位一体主机，总共6台主机，26#选2台主机，17#选4台主机；冷冻机房一台三位一体机组，全热回收型单台制冷量47.3KW，制热量55KW；夏季空调供回水温度7／12℃，冬季空调供回水温度40／45℃。会所冷负荷约为500kW；热负荷约为350kw（包括地板采暖热负荷25kw）；生活热水负荷约为140kw，，泳池水初次加热负荷约为280kw，，泳池水维持加热负荷约为100kW（由水专业所提资料）；根据系统冷热负荷选配2台热回收型地源热泵机组，具体型号、参数如下：热泵机组2台为全部热回收机组：型号为MWH080CC，，制冷量为272kW，制热量为284kW。

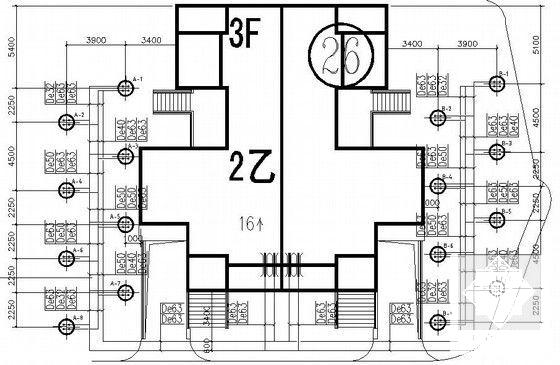

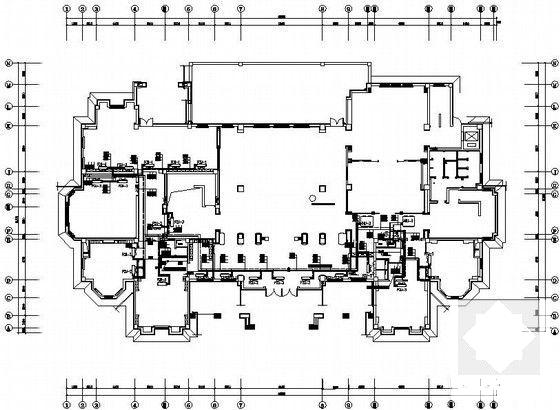

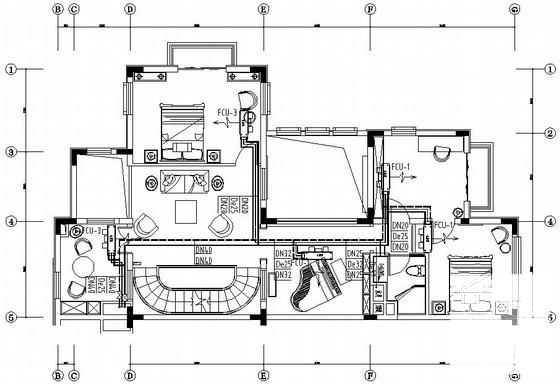

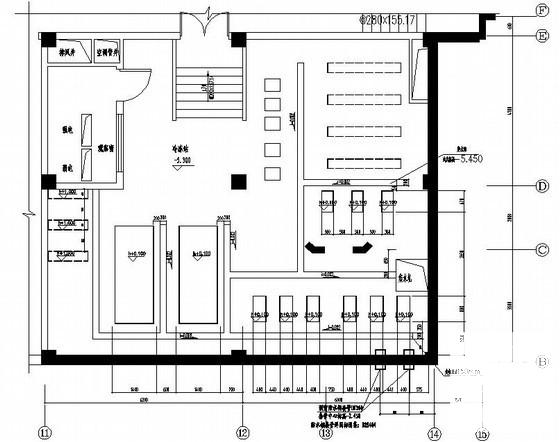

图纸共42张
