城市主干道排水管线工程CAD施工方案图纸设计80张(雨水检查井)

该资料内容主要为地下管线,道路等级为城市主干道Ⅱ级,设计的道路红线宽度40.0米,根据方案审查批复意见,采用两块板分幅,中间4.0绿化分隔带,两边各12.0米车行道和6.0米人行道,在人行道上僻出3.0米宽作为绿化带,该路幅分配可减少对向行驶机动车干扰,特别是夜间行车,也有利于绿化、照明、管线敷设。   ……   管道基础应置于密实的未扰动的原状土层上,要求地基承载力P≥0.15MPa。若遇流砂、淤泥、松散杂土及回填土等软弱地基时应采取换土回填砂砾石等加固措施,使之达到设计要求的地基承载力。换填深度根据现场情况由建设、监理、施工、勘察以及设计等单位有关人员共同商定。   ……   除交叉口外,雨水口一般在与检查井垂直的方向接入。在道路曲线段布置雨水口时,雨水口应设在该段最低处。交叉口雨水口除按雨水平面图中布置的雨水口外,还应将道路交叉口竖向设计中布置的雨水口就近接入雨水检查井。   雨水口连接管管径为d300,坡度为1.0%,雨水口接绿化带盲沟排水处加深至1.3m。   偏沟式:单箅雨水口详见05S518-24,双箅雨水口详见05S518-25;   平箅式:单箅雨水口详见05S518-20,双箅雨水口详见05S518-21。   ……   共80张,编制于2011年。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

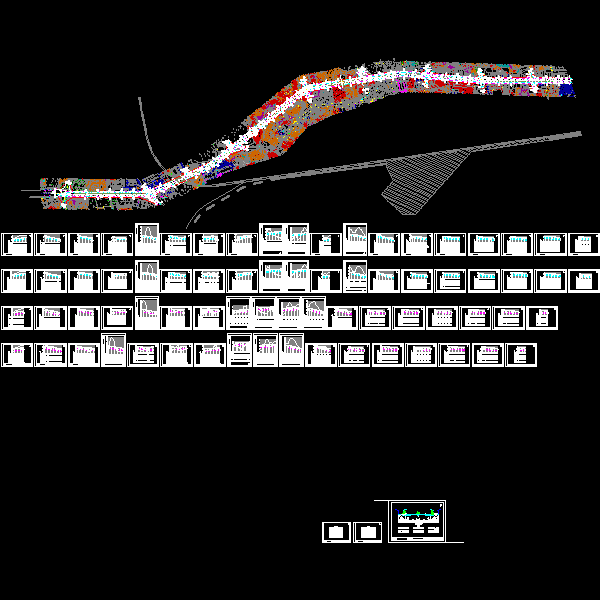

  • 城市主干道排水管线工程CAD施工方案图纸设计80张(雨水检查井) - 1
    第 1 张图

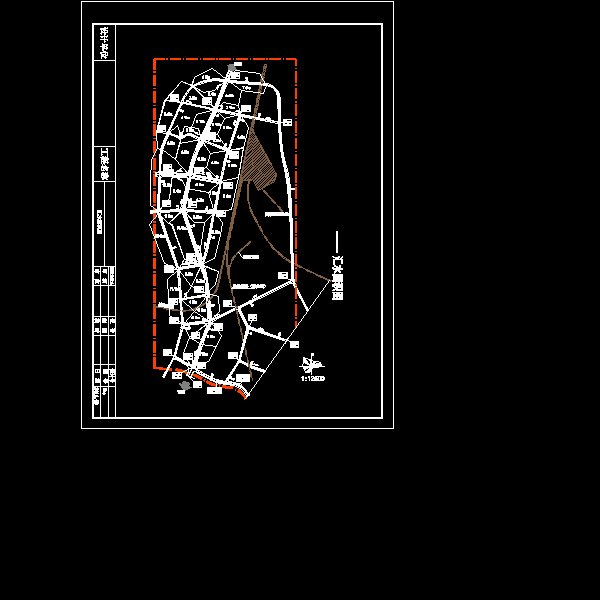

  • 城市主干道排水管线工程CAD施工方案图纸设计80张(雨水检查井) - 2
