13层综合楼给排水CAD施工方案图纸

  • 建筑类别:其它建筑
  • 地上层数:13层
  • 地下层数:1层
  • 出图日期:2004
  • 设计阶段:施工图设计
  • 供水方式:高位水箱
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水
  • 设置场所火灾危险等级:轻危险级

附件详情

1.该资料范围包括红线范围以内的以下工程:给水系统、排水系统、 。
2.室外总水表井至城市给水管和该项目最后一个污(雨)水检查井至城市污(雨)水检查井之间的管道由市政有关部门负责设计。
生活给水系统:1.生活给水管道泵控制:给水泵由高位水箱的水位控制,当水箱水位下降至开泵水位时,水泵启动,当水箱水位上升至停泵水位时,水泵停止。2.本建筑生活日用水由市政管网引入,经水泵加压后供至屋面水箱。
污、废水系统:1.该项目采用建筑内污、废水合流制,室外污、废水合流制。经室外化粪池处理后排入市政污水管网;2.采用普通伸顶通气方式。
雨水系统:1.屋面雨水以及平台雨水采用外排水,靠重力流排至室外雨水管网;2.屋面雨水采用87型DN100雨水斗。3.室外地面雨水经雨水口,由室外雨水管汇集,排至市政雨水管。
消防系统:(1).本建筑为一类高层综合楼,耐火等级为一级,消防用水水源为市政给水管网,消火栓系统用水量:室内消火栓30L/s,室外消火栓30L/s。火灾延续时间为3h,自动喷淋30L/s。火灾延续时间为1h。(2).综合楼设消火栓箱,箱内设DN65mm消火栓一个,长25m口径DN65麻质衬胶水龙带1条,?19mm直流水枪1只,启动按钮1个;其中超压部分均采用减压稳压消火栓。室外设3套水泵结合器给消火栓系统补水用。本建筑-1F~3F层均设自动喷淋系统。 泵房设两台消火栓泵及两台喷淋泵,均为一用一备。每消火栓箱处设2kg装的手提式干粉磷酸铵盐灭火器2具.变配电室设置推车式干粉磷酸铵盐灭火器;数量详各层平面图。

某13层综合楼给排水施工图

某13层综合楼给排水施工图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

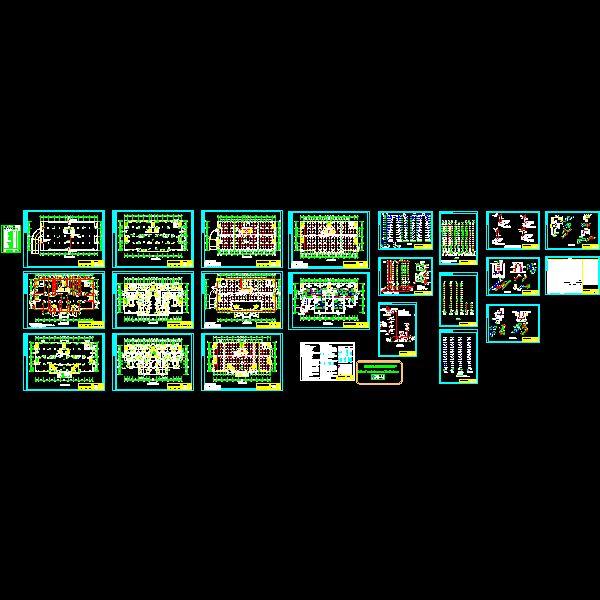

  • 13层综合楼给排水CAD施工方案图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
