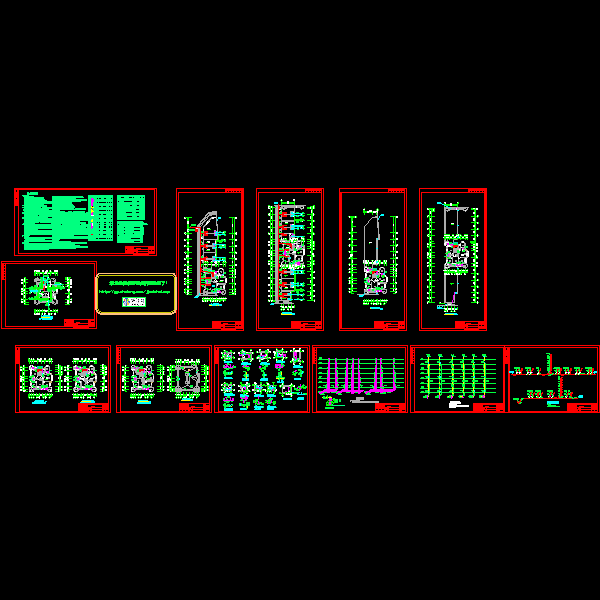

6层复式楼给排水CAD施工方案图纸

附件详情

6层复式楼，带地下室，商业裙房。
设计范围：该项目给水、排水系统、消火栓系统、建筑灭火器配置。
给水系统：1、市政给水管网供水压力不小于0.30MPa。 水表集中设置于户外水表井内。
2、该项目最高日用水量为28.85m?/d；最大小时用水量3.13m?/h。
污水系统：该项目污、废水采用合流制。室内±0.000以上污废水重力自流排入室外污水管，污废水经化粪池处理后，排入市政污水管。最高日排水量25.96m?/d。
消火栓给水系统：该项目室内消火栓用水量为15L/S，每根竖管最小流量为10L/S，每只水枪最小流量为5L/S。
建筑灭火器配置：1、灭火器配置场所的危险等级：主为轻危险级，主要属A类火灾。每层在适当位置配灭火级别为2A的3公斤装磷酸铵盐干粉灭火器2具，灭火器放置灭火器箱内，灭火器箱不得随便移动位置。
