15层商务综合办公楼给排水CAD施工方案图纸(室内消火栓系统)

  • 建筑类别:综合楼
  • 地上层数:15层
  • 地下层数:1层
  • 出图日期:2003
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:两区
  • 污废水排水体制:合流
  • 设计内容:给排水
  • 地下室用途:车库

附件详情

该项目为哈开发行综合楼,地下一层车库,地上15层办公楼,设计内容包括采暖,给排水,消防。
采暖系统:该项目采暖系统分为二区,地下一层至八层为低区,九层至十五层为高区.采暖系统热源由室外管网提供,由地下室换热站(设计由热力部门负责)加压泵提供压力,高区循环水量209.7kg/h,系统阻力1.2mHO.低压循环水量:408.5kg/h。
给排水, :1. 各栋楼的给水均引自小区的给水泵房.其中-1~8层接低区给水管网,9~16层接高区给水管网.设水泵加压,设计秒流量2.71l/s.
2. 排水系统采用合流制, 生活污水经化粪池处理后排入小区排水干线 .厨房排水系统含油污水经隔油池处理后排入小区排水干线 .
3. 消防电梯井底排水经污水泵提升后排入市政干线.排水量按10l/s设计,集水坑容积2.0m,
4. 雨排水系统:顶层屋面的雨水采用内排水系统,排至小区排水干线 .
5. 本建筑为二类高层商业楼.室内消火栓用水量为20l/s.
6. 室内消火栓系统均为环状管网.室内消火栓按图87S163/16-2 施工.
喷头布置按中危险级规定设置,采用普通型玻璃喷头,动作温度为68°C,色标为红色.

某商务综合办公楼给排水施工图

某商务综合办公楼给排水施工图

某商务综合办公楼给排水施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

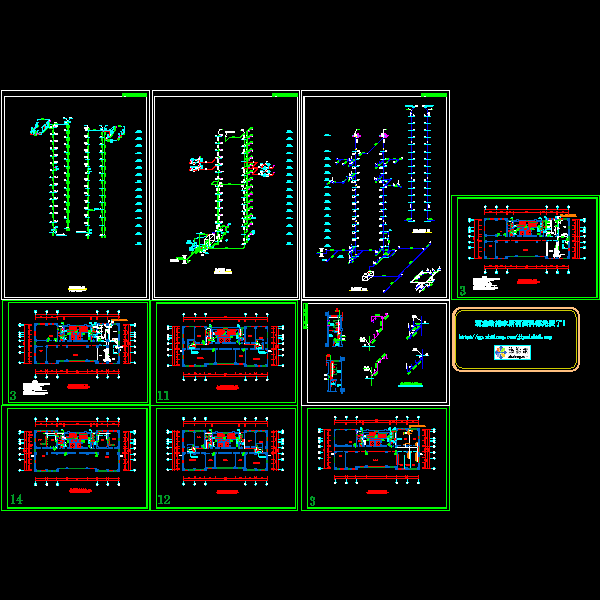

  • 3,11,12.14水.dwg
    3,11,12.14水.dwg

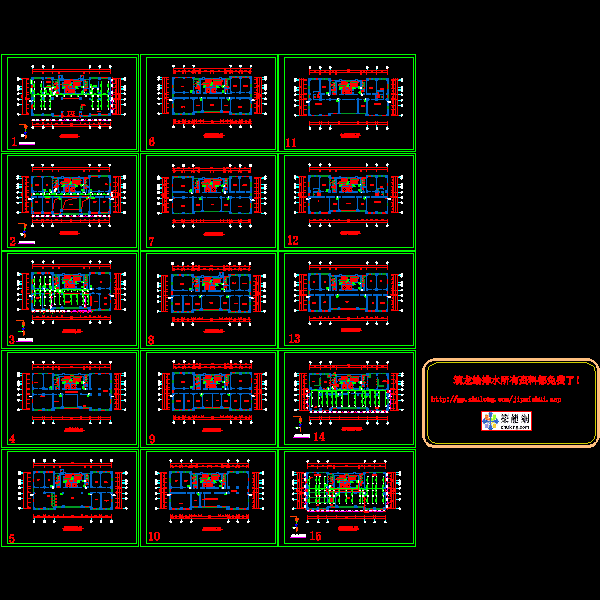

  • wqt给排水1-15.dwg
    wqt给排水1-15.dwg

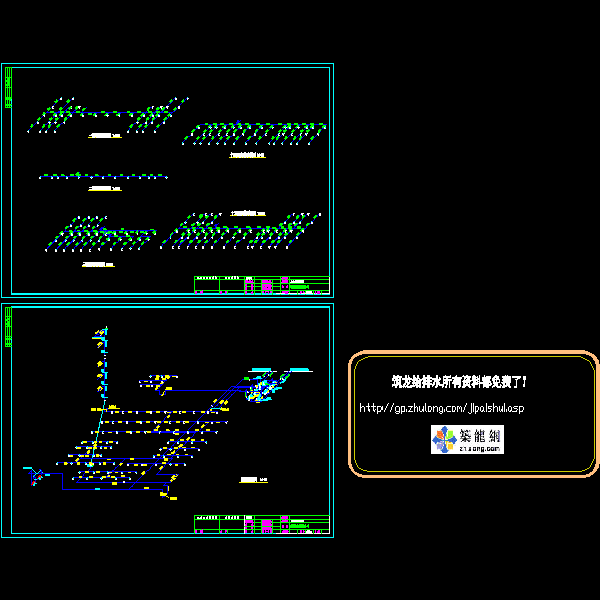

  • 喷淋系统.dwg
    喷淋系统.dwg

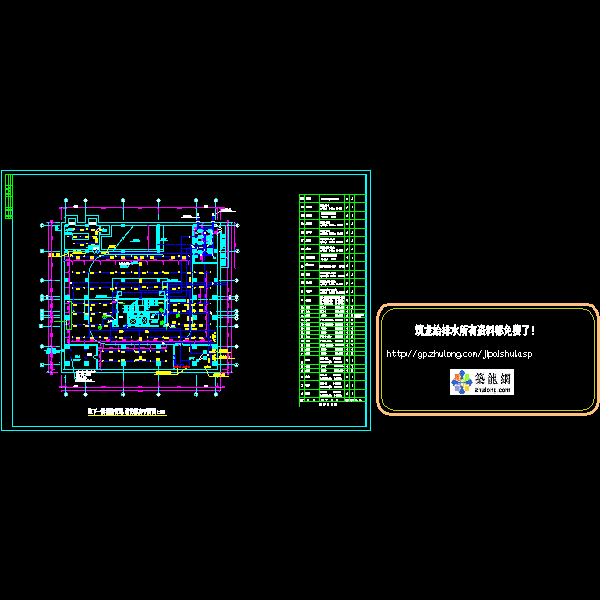

  • 地下一层水施图.dwg
    地下一层水施图.dwg

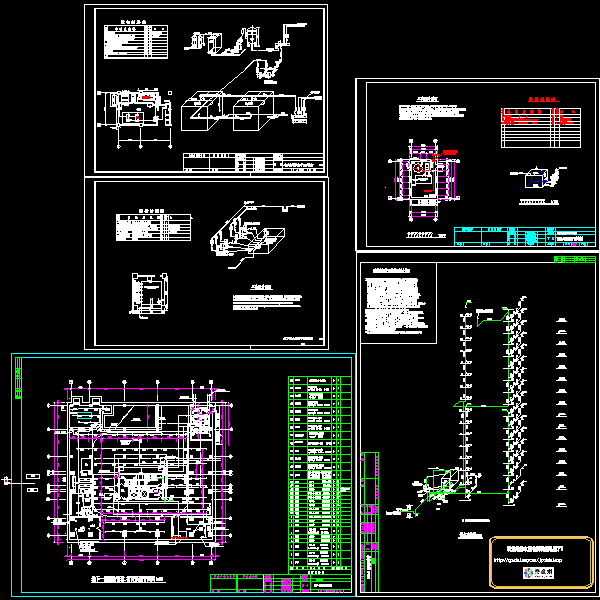

  • 地下室水(消防水)平面.dwg
    地下室水(消防水)平面.dwg
  • 水暖设计说明.dwg
    水暖设计说明.dwg
以上是部分截图,请下载附件后查看完整高清内容
