5层精工厂住宅楼房采暖设计施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计内容:采暖
  • 冷热源:锅炉
  • 采暖系统:热水辐射
  • 节点大样:集分水器

附件详情

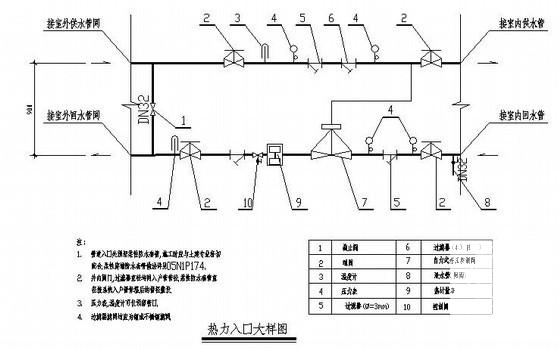

该项目为某某精工厂房采暖图纸,共五层,采用低温地板辐射采暖,建筑高度为14.5m,包括各层采暖平面图,热力入口示意图,大样图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

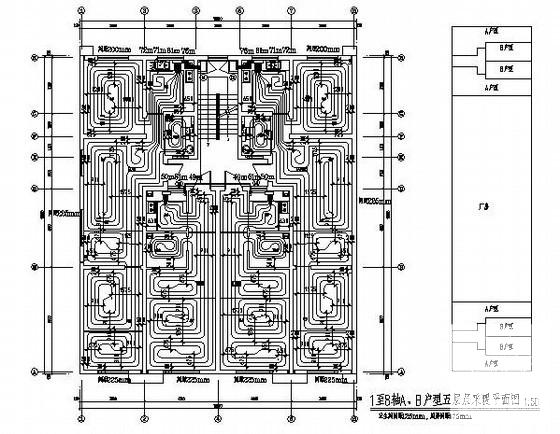

  • 住宅楼施工设计 - 1
    住宅楼施工设计 - 1

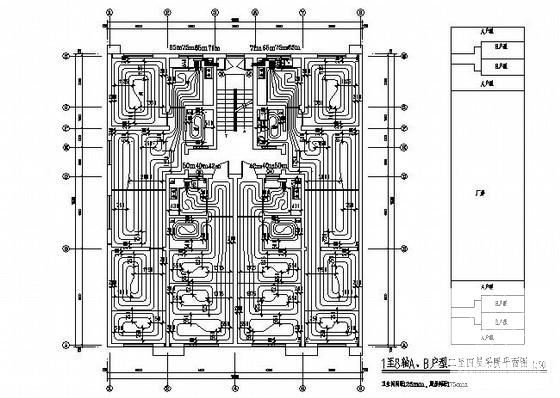

  • 住宅楼施工设计 - 2
    住宅楼施工设计 - 2

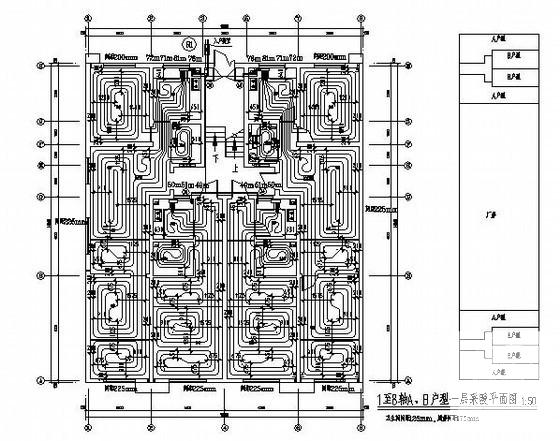

  • 住宅楼施工设计 - 3
    住宅楼施工设计 - 3
  • 住宅楼施工设计 - 4
    住宅楼施工设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
