60000平米33层住宅楼小区采暖设计施工大样图

附件详情

一、 项目概要：该项目为德州某住宅小区, 总建筑面积为60000平方米, 总共分为A,B,C,D四段，A段地上33层，地下2层，地上部分为住宅，地下部分为库房及人防用房；B段地上9层，地下2层，地上部分为住宅，地下部分为库房及人防用房；C段为地下机械式车库及设备用房；D段为会所。
二、设计范围： 住宅小区的采暖, 通风，防排烟，人防工程的设计.

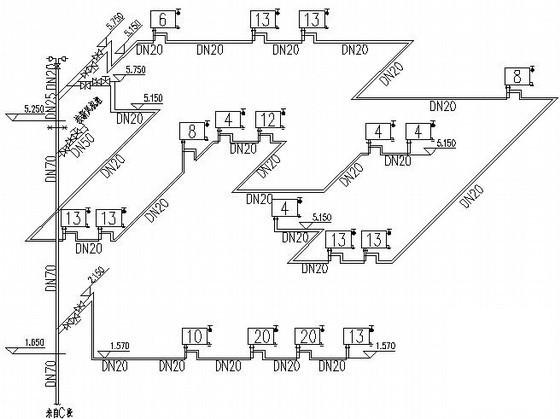

1. 采暖系统：热源由地热井提供, 供回水温度57°C, 45°。设在C段内换热站换热为50°C/40°；采暖供水系统分高低区设置，2-15层采用低区供水，16-33层采用高区供水。

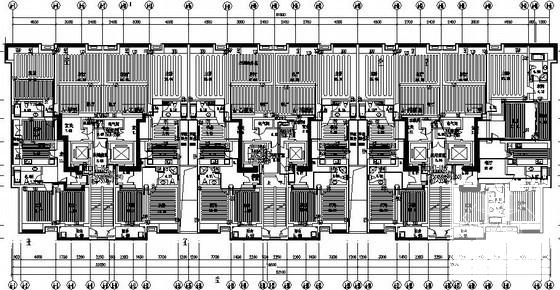

2 采暖方式：居住房间内卧室，书房等房间采用地板辐射采暖系统；居住房间内卫生间，淋浴采用散热器采暖系统。
3. 防排烟设计：A段地下一，二层分别设置平时通风，机 械排烟，消防补风系统。消防电梯及防烟楼梯间前室设置正压送风系统，并分段设计，地上防烟楼梯间利用自然排烟。
